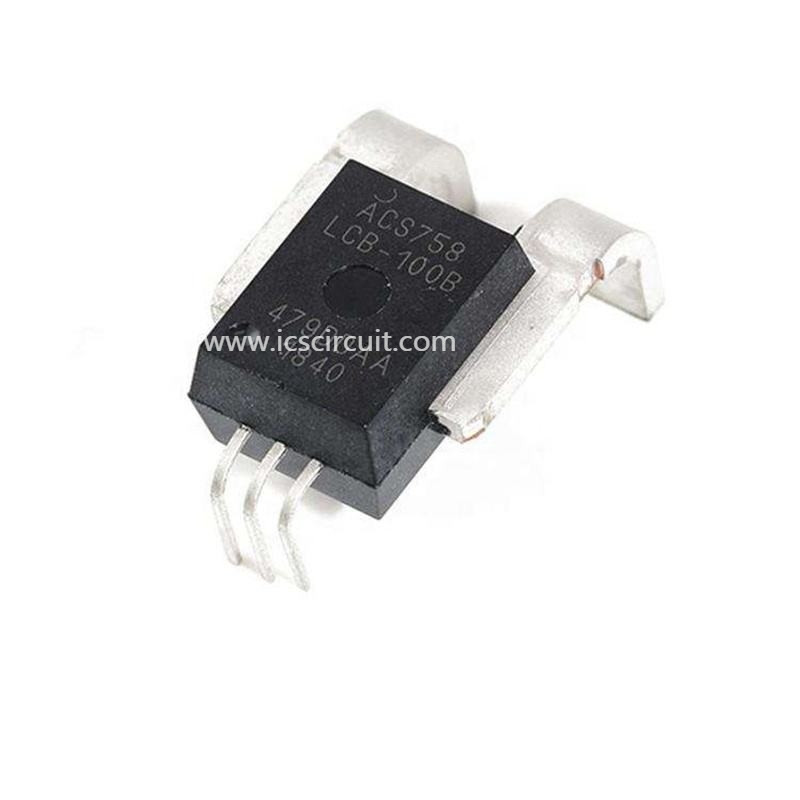

120kHz τρέχουσα αίθουσα acs758lcb-100b-pff-τ αισθητήρων τσιπ 100A ολοκληρωμένου κυκλώματος ελεγκτών

ΤΡΈΧΩΝ τύπος τσιπ AC/DC ολοκληρωμένου κυκλώματος ΑΙΘΟΥΣΏΝ ΑΙΣΘΗΤΉΡΩΝ acs758lcb-100b-pff-τ 100A

Χαρακτηριστικά γνωρίσματα και οφέλη

▪Βιομηχανία-οδηγώντας απόδοση θορύβου μέσω των ιδιόκτητων τεχνικών σχεδίου ενισχυτών και φίλτρων

▪Η ενσωματωμένη ασπίδα μειώνει πολύ τη χωρητική σύζευξη από τον τρέχοντα αγωγό για να πεθάνει λόγω των υψηλών σημάτων dV/dt, και αποτρέπει την κλίση όφσετ στην υψηλός-πλευρά, εφαρμογές υψηλής τάσης

▪Συνολική βελτίωση λάθους παραγωγής μέσω της περιποίησης κέρδους και όφσετ πέρα από τη θερμοκρασία

▪Μικρό μέγεθος συσκευασίας, με την εύκολη τοποθετώντας ικανότητα

▪Μονολιθικό ολοκληρωμένο κύκλωμα αιθουσών για την υψηλή αξιοπιστία

▪Υπερβολικά χαμηλή απώλεια δύναμης: εσωτερική αντίσταση αγωγών 100 μΩ

▪Η γαλβανική απομόνωση επιτρέπει τη χρήση υπό την οικονομική, υψηλός-δευτερεύουσα τρέχουσα έννοια στα συστήματα υψηλής τάσης

▪3,0 έως 5,5 Β, ενιαία λειτουργία ανεφοδιασμού

▪χαρακτηριστικό εύρος ζώνης 120 kHz

▪ο χρόνος ανόδου παραγωγής 3 μs σε απάντηση στο βήμα εισήγαγε το ρεύμα

▪Τάση παραγωγής ανάλογη προς τα ρεύματα εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος

▪Εργοστάσιο-τακτοποιημένος για την ακρίβεια

▪Η εξαιρετικά σταθερή παραγωγή αντιστάθμισε την τάση

▪Σχεδόν μηά μαγνητική υστέρηση

Περιγραφή

Η οικογένεια Allegro® ACS758 των τρεχόντων ολοκληρωμένων κυκλωμάτων αισθητήρων παρέχει τις οικονομικές και ακριβείς λύσεις για την τρέχουσα αντίληψη εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος. Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν τον έλεγχο μηχανών, την ανίχνευση και τη διαχείριση φορτίων, την παροχή ηλεκτρικού ρεύματος και τον έλεγχο μετατροπέων ρεύμα--συνεχές ρεύμα, τον έλεγχο αναστροφέων, και overcurrent την ανίχνευση ελαττωμάτων. Η συσκευή αποτελείται από μια ακρίβεια, χαμηλός-όφσετ που το γραμμικό κύκλωμα αιθουσών με μια πορεία διεξαγωγής χαλκού εντόπισε κοντά στον κύβο. Η εφαρμοσμένη τρέχουσα ροή αυτής της πορείας διεξαγωγής χαλκού παράγει ένα μαγνητικό πεδίο που το ολοκληρωμένο κύκλωμα αιθουσών μετατρέπει σε μια ανάλογη τάση. Η ακρίβεια συσκευών βελτιστοποιείται μέσω πολύ κοντά του μαγνητικού σήματος στο μετατροπέα αιθουσών. Μια ακριβής, ανάλογη τάση παραγωγής παρέχεται από το χαμηλός-όφσετ, μπαλτάς-σταθεροποιημένο ολοκληρωμένο κύκλωμα αιθουσών BiCMOS, το οποίο είναι προγραμματισμένο για την ακρίβεια στο εργοστάσιο.

Κατασκευαστής	Χαρούμενα μικροσυστήματα, LLC
Σειρά	Αυτοκίνητος, AEC-Q100
Συσκευασία	Σωλήνας
Θέση μερών	Όχι για τα νέα σχέδια
Για τη μέτρηση	AC/DC
Τύπος αισθητήρων	Επίδραση αιθουσών, ανοικτός βρόχος
Τρέχων - αισθαμένος	100A
Αριθμός καναλιών	1
Παραγωγή	Αναλογιομετρικός, τάση
Ευαισθησία	20mV/A
Συχνότητα	Συνεχές ρεύμα ~ 120kHz
Γραμμικότητα	±1.25%
Ακρίβεια	±2.4%
Τάση - ανεφοδιασμός	3 Β ~ 5,5 Β
Χρόνος απόκρισης	4µs
Τρέχων - ανεφοδιασμός (Max)	13.5mA
Λειτουργούσα θερμοκρασία	-40°C ~ 150°C
Πόλωση	Αμφίδρομος
Τοποθετώντας τύπος	Μέσω της τρύπας
Συσκευασία/περίπτωση	5-CB διαμόρφωσε τους μολύβδους, PFF
