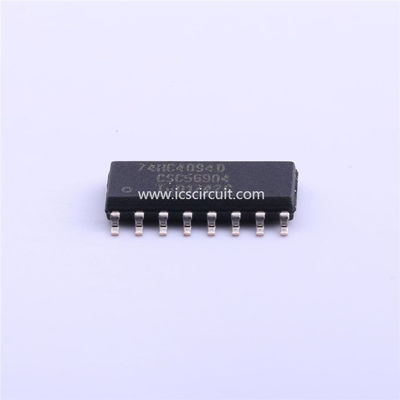

Τσιπ 8 τσιπ 74HC4094D 653 ολοκληρωμένου κυκλώματος ελεγκτών CMOS ολοκληρωμένου κυκλώματος καταλόγων σκηνικών λεωφορείων

74HC4094D, 653 τσιπ ολοκληρωμένου κυκλώματος καταλόγων λεωφορείων μετατόπιση-και-καταστημάτων 8 σταδίων

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Το 74HC/HCT4094 είναι συσκευές μεγάλων Si-πυλών CMOS και είναι καρφίτσα συμβατή με της «4094» σειράς «4000B». Διευκρινίζονται σύμφωνα με τα πρότυπα JEDEC κανένα 7A. Το 74HC/HCT4094 είναι 8 κατάλογοι σκηνικής τμηματικοί μετατόπισης που έχουν έναν σύρτη αποθήκευσης συνδεμένο με κάθε στάδιο για τα στοιχεία από την τμηματική εισαγωγή (δ) στην παράλληλη που αποθηκεύεται 3 κρατικά αποτελέσματα (QP0 σε QP7). Τα παράλληλα αποτελέσματα μπορούν να συνδεθούν άμεσα με τις κοινές γραμμές λεωφορείων. Το στοιχείο μετατοπίζεται στις θετικός-πηγαίνοντας μεταβάσεις ρολογιών (CP). Το στοιχείο σε κάθε στάδιο καταλόγων μετατόπισης μεταφέρεται στον κατάλογο αποθήκευσης όταν η εισαγωγή στροβοσκόπιων (ΣΤΡΕΠΤΟΚΟΚΚΟΣ) είναι ΥΨΗΛΗ. Το στοιχείο στον κατάλογο αποθήκευσης εμφανίζεται στα αποτελέσματα όποτε η παραγωγή επιτρέπει το σήμα εισαγωγής (OE) είναι ΥΨΗΛΉ. Δύο τμηματικά αποτελέσματα (QS1 και QS2) είναι διαθέσιμα για πέφτοντας απότομα διάφορες «4094» συσκευές. Το στοιχείο είναι διαθέσιμο σε QS1 στις θετικός-πηγαίνοντας άκρες ρολογιών για να επιτρέψει τη μεγάλη λειτουργία στα σε σειρά συστήματα στα οποία ο χρόνος ανόδου ρολογιών είναι γρήγορος. Οι ίδιες τμηματικές πληροφορίες είναι διαθέσιμες σε QS2 στην επόμενη αρνητικός-πηγαίνοντας άκρη ρολογιών και είναι για πέφτοντας απότομα «4094» συσκευές όταν ο χρόνος ανόδου ρολογιών είναι αργός.

ΕΦΑΡΜΟΓΕΣ

• Τμηματικός--παράλληλη μετατροπή στοιχείων

• Κατάλογος εκμετάλλευσης τηλεχειρισμού
