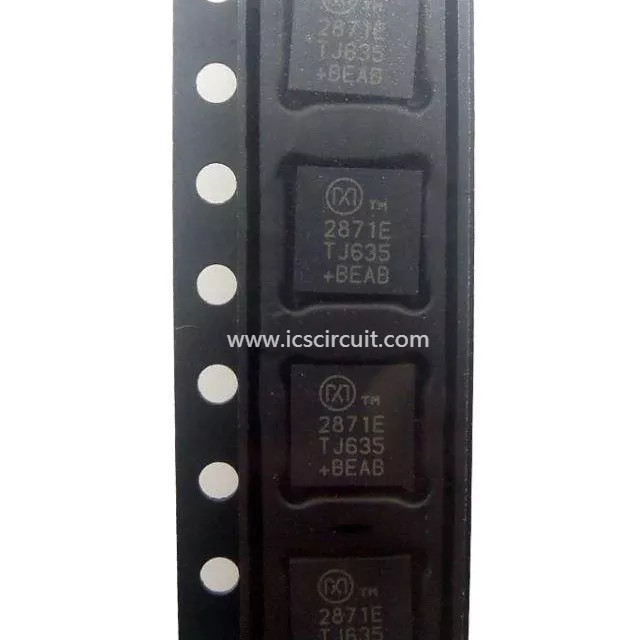

Βασισμένο στο Pll τσιπ MAX2871ETJ+ ολοκληρωμένου κυκλώματος συνθετών συχνότητας με ενσωματωμένο Vcos

MAX2871ETJ+ χαμηλός ομαλοποιημένος Inband θόρυβος φάσης του ολοκληρωμένου κυκλώματος ΣΥΝΘΕΤΏΝ -230dBc/Hz

Γενική περιγραφή

Το MAX2871 είναι ένας εξαιρετικά-ευρείας ζώνης με κλείδωμα φάσης βρόχος (PLL) με τους ενσωματωμένους ταλαντωτές ελέγχου τάσης (VCOs) ικανούς και στους τρόπους αριθμός-ν και κλασματικός-ν. Όταν συνδυάζεται με ένα εξωτερικό φίλτρο ταλαντωτών και βρόχων αναφοράς, το MAX2871 είναι ένας υψηλής απόδοσης συνθέτης συχνότητας ικανός τις συχνότητες από 23.5MHz σε 6.0GHz διατηρώντας τον ανώτερο θόρυβο φάσης και την πλαστή απόδοση. Το εξαιρετικά-ευρύ φάσμα συχνότητας επιτυγχάνεται με τη βοήθεια πολλαπλάσιου ενσωματωμένου VCOs καλύπτοντας 3000MHz σε 6000MHz, και των διαιρετών παραγωγής που κυμαίνονται από 1 έως 128. Η συσκευή παρέχει επίσης τους διπλούς διαφορικούς οδηγούς παραγωγής, οι οποίοι μπορούν να προγραμματιστούν ανεξάρτητα για να παραδώσουν -1dBm στη διαφορική δύναμη παραγωγής +8dBm. Και τα δύο αποτελέσματα μπορούν από είτε ο έλεγχος λογισμικού να χαμηλώσουν είτε υλικού. Το MAX2871 ελέγχεται από μια τμηματική διεπαφή 3 καλωδίων και είναι συμβατό με τη λογική ελέγχου 1.8V. Η συσκευή είναι διαθέσιμη αμόλυβδος, roHS-υποχωρητικός, τη συσκευασία 5mm X 5mm, 32 καρφιτσών TQFN, και λειτουργεί άνω των εκτεταμένων -40°C στη σειρά θερμοκρασίας +85°C. Το MAX2871 έχει ένα βελτιωμένο χαρακτηριστικό γνώρισμα καθορισμένο και τον καλύτερο γενικό θόρυβο φάσης και είναι πλήρως καρφίτσα και λογισμικό συμβατές με το MAX2870.

Κατασκευαστής	Maxim που ενσωματώνεται
Σειρά	-
Συσκευασία	Σωλήνας
Θέση μερών	Ενεργός
Λειτουργία	Κλασματικός, αριθμός-ν συνθέτης VCO
Συχνότητα	23.5MHz ~ 6GHz
Τύπος RF	Γενικός σκοπός
Δευτεροβάθμιες ιδιότητες	-
Συσκευασία/περίπτωση	32-WFQFN εκτεθειμένο μαξιλάρι
Συσκευασία συσκευών προμηθευτών	32-TQFN (5x5)
