750ma Stepper διπολικό ολοκληρωμένο κύκλωμα ε-L6219DS013TR ολοκληρωμένου κυκλώματος οδηγών μηχανών

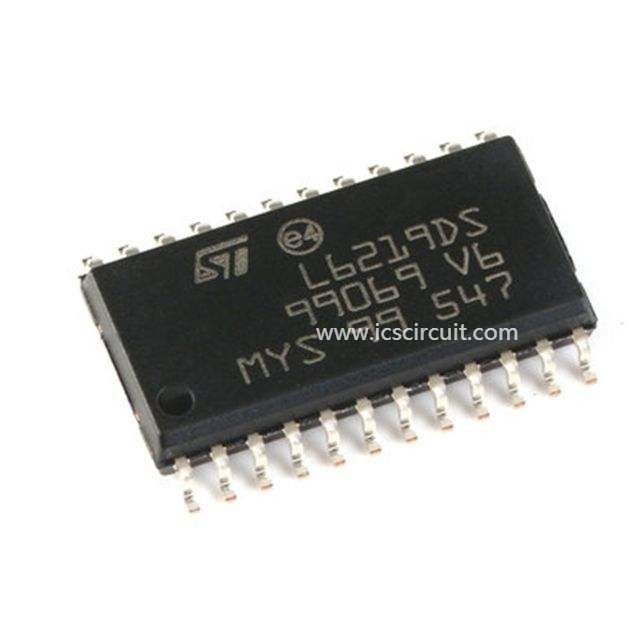

L6219DS013TR stepper διπολικό τσιπ ολοκληρωμένου κυκλώματος οδηγών μηχανών στη συσκευασία SOIC24

Χαρακτηριστικά γνωρίσματα
Ικανός να οδηγήσει και το δύο windings της διπολικής stepper μηχανής
Ρεύμα παραγωγής μέχρι 750 μΑ κάθε τύλιγμα
Ευρεία σειρά τάσης: 10 Β σε 46 Β
Μισό-βήμα, πλήρης-βήμα και microstepping τρόπος
Ενσωματωμένες δίοδοι προστασίας
Εσωτερικός τρέχων έλεγχος PWM
Χαμηλή τάση κορεσμού παραγωγής
Σχεδιασμένος για την unstabilized τάση ανεφοδιασμού μηχανών
Εσωτερικό θερμικό κλείσιμο

Περιγραφή
Το L6219 είναι διπολικά μονολιθικά ολοκληρωμένα κυκλώματα που προορίζονται για να ελέγξουν και να οδηγήσουν και το τύλιγμα μιας διπολικής stepper μηχανής ή ελέγχει bidirectionally δύο ΣΥΝΕΧΕΊΣ μηχανές. Τα L6219 με μερικά εξωτερικά συστατικά διαμορφώνουν ένα κύκλωμα ολοκληρωτικού ελέγχου και κίνησης για LS-TTL ή ελεγχόμενο το μικροεπεξεργαστής stepper σύστημα μηχανών. Το στάδιο δύναμης είναι μια διπλή πλήρης γέφυρα ικανή της στήριξης 46V και συμπεριλαμβανομένων τεσσάρων διόδων για την τρέχουσα επανακυκλοφορία.
Μια διαγώνια προστασία διεξαγωγής παρέχεται για να αποφύγει την ταυτόχρονη διαγώνια διεξαγωγή κατά τη διάρκεια της τρέχουσας κατεύθυνσης αλλαγής. Μια εσωτερική σφυγμός-πλάτος-διαμόρφωση (PWM) ελέγχει το ρεύμα παραγωγής σε 750 μΑ με το μέγιστο ρεύμα ξεκινήματος μέχρι 1 Α. που το ευρύ φάσμα του τρέχοντος ελέγχου από 750 μΑ (κάθε γέφυρα) επιτρέπεται με τη βοήθεια δύο εισαγωγών λογικής και μιας εξωτερικής αναφοράς τάσης. Μια εισαγωγή φάσης σε κάθε γέφυρα καθορίζει την τρέχουσα κατεύθυνση φορτίων. Θερμικά στοιχεία κυκλώματος προστασίας θέτουν εκτός λειτουργίας τα αποτελέσματα εάν η θερμοκρασία τσιπ υπερβαίνει τα ασφαλή λειτουργούντα όρια.

Κατασκευαστής	STMicroelectronics
Σειρά	-
Συσκευασία	Ταινία & εξέλικτρο (TR)
Θέση μερών	Ενεργός
Τύπος μηχανών - Stepper	Διπολικός
Τύπος μηχανών - εναλλασσόμενο ρεύμα, συνεχές ρεύμα	Βουρτσισμένο συνεχές ρεύμα
Λειτουργία	Οδηγός - που ενσωματώνονται πλήρως, στάδιο ελέγχου και δύναμης
Διαμόρφωση παραγωγής	Μισή γέφυρα (4)
Διεπαφή	Παράλληλος
Τεχνολογία	-
Ψήφισμα βημάτων	1, 1/2
Εφαρμογές	Γενικός σκοπός
Τρέχων - παραγωγή	750mA
Τάση - ανεφοδιασμός	4.75 Β ~ 5,25 Β
Τάση - φορτίο	10 Β ~ 46 Β
Λειτουργούσα θερμοκρασία	-20°C ~ 150°C (TJ)
Τοποθετώντας τύπος	Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση	24-SOIC (πλάτος 0,295», 7.50mm)
Συσκευασία συσκευών προμηθευτών	24-ΕΤΣΙ
