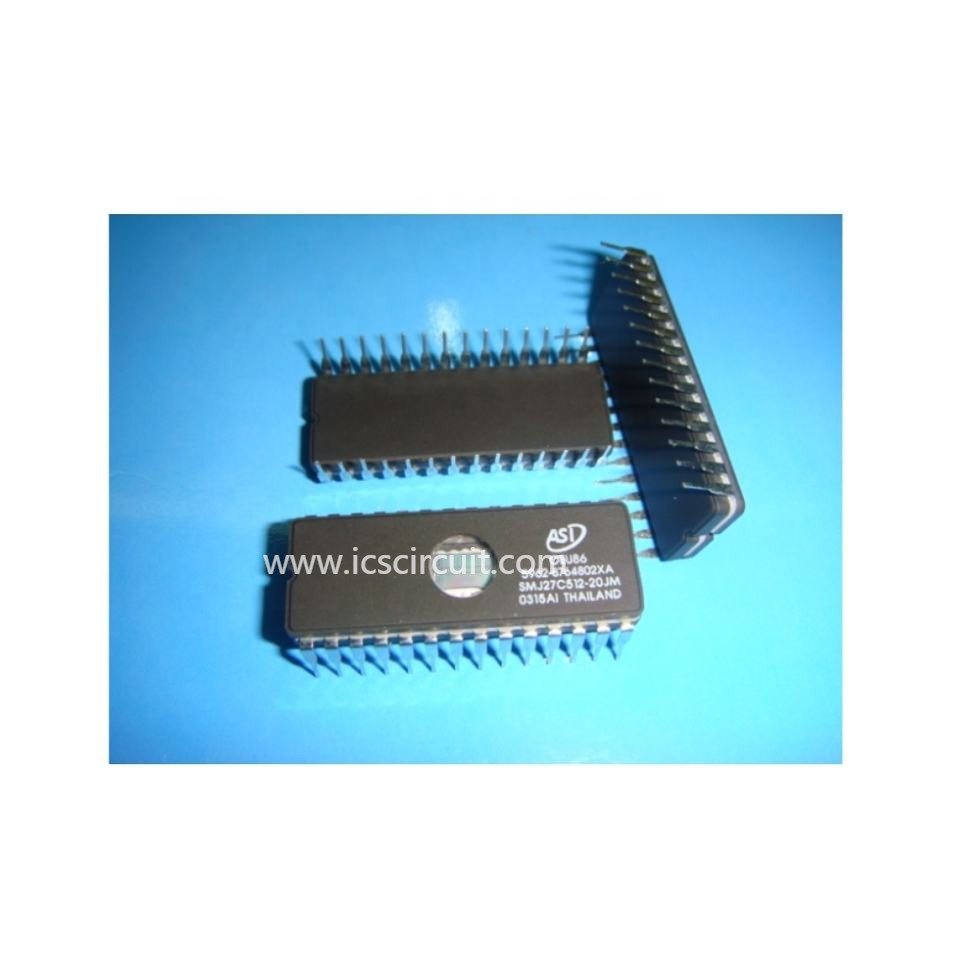

UV εξαλείψιμο προγραμματίσημο μέρος μνήμης μόνο για ανάγνωση SMJ27C512-20JM

Γρήγορη λεπτομέρεια:

UV εξαλείψιμη προγραμματίσημη μνήμη μόνο για ανάγνωση

Περιγραφή:

Η σειρά SMJ27C256 είναι ένα σύνολο 262.144 μπιτ, ultravioletlight εξαλείψιμες, ηλεκτρικά προγραμματίσημες μνήμες μόνο για ανάγνωση. Αυτές οι συσκευές είναι κατασκευασμένη χρησιμοποίηση δύναμη-σώζοντας την τεχνολογία CMOS για τη υψηλή ταχύτητα και την απλή διεπαφή με το MOS και διπολικά κυκλώματα. Όλες οι εισαγωγές (συμπεριλαμβανομένων των εισαγωγών στοιχείων προγράμματος) μπορούν να οδηγηθούν από τη σειρά 54 κυκλώματα TTL χωρίς τη χρήση των εξωτερικών αντιστατών pullup. Κάθε παραγωγή μπορεί να οδηγήσει μια σειρά 54 κύκλωμα TTL χωρίς εξωτερικούς αντιστάτες. Τα αποτελέσματα στοιχείων είναι κράτος 3 για τη σύνδεση των πολλαπλάσιων συσκευών με ένα κοινό λεωφορείο. Το SMJ27C256 είναι καρφίτσα-συμβατό με 28 την καρφίτσα 256K ROMs και EPROM. Προσφέρεται σε ένα κεραμικό pagackage διπλός--γραμμών 600mil (επίθημα J) που εκτιμάται για τη λειτουργία από -55°C σε 125°C.

Επειδή αυτό το EPROM λειτουργεί από έναν ενιαίο ανεφοδιασμό 5V (στο διαβασμένο τρόπο), είναι ιδανικό για τη χρήση στα βασισμένα σε μικροεπεξεργαστή συστήματα. Ένας άλλος ανεφοδιασμός (13V) απαιτείται για τον προγραμματισμό.

Όλα τα σήματα προγραμματισμού είναι επίπεδο TTL. Αυτή η συσκευή είναι προγραμματίσημη από τη ΘΡΑΥΣΗ! Αλγόριθμος προγραμματισμού σφυγμού.

Η ΘΡΑΥΣΗ! Ο αλγόριθμος προγραμματισμού σφυγμού χρησιμοποιεί ένα VPP 13V και ένα VCC 6.5V για έναν ονομαστικό χρόνο προγραμματισμού τεσσάρων δευτερολέπτων. Για τον προγραμματισμό έξω από το σύστημα, οι υπάρχοντες προγραμματιστές EPROM μπορούν να χρησιμοποιηθούν. Οι θέσεις μπορούν να προγραμματιστούν μεμονωμένα, στους φραγμούς, ή τυχαία.

Εφαρμογές:

• Οργανωμένα 32.768 X 8

• Ενιαία παροχή ηλεκτρικού ρεύματος +5V ±10%

• Καρφίτσα-συμβατό σύστημα με του υπάρχοντος ROM και τα EPROM 256K

• Όλο το συμβατό σύστημα εισαγωγών/αποτελεσμάτων πλήρως TTL

• Δύναμη-διάσωση της τεχνολογίας CMOS

• Πολύ μεγάλη ΘΡΑΥΣΗ! Προγραμματισμός σφυγμού

• 3 απομονωτές κρατικής παραγωγής

• 400-MV σίγουρη συνεχές ρεύμα ασυλία θορύβου με τα φορτία standarad TTL

• Ασυλία Latchup 250 μΑ σε όλες τις καρφίτσες εισαγωγής και παραγωγής

• Χαμηλής ισχύος διασκεδασμός (επίπεδα εισαγωγής CMOS)

3Active - χειρότερη περίπτωση 165mW

3Standby - χειρότερη περίπτωση 1.7mW (επίπεδα CMOS-εισαγωγής)
