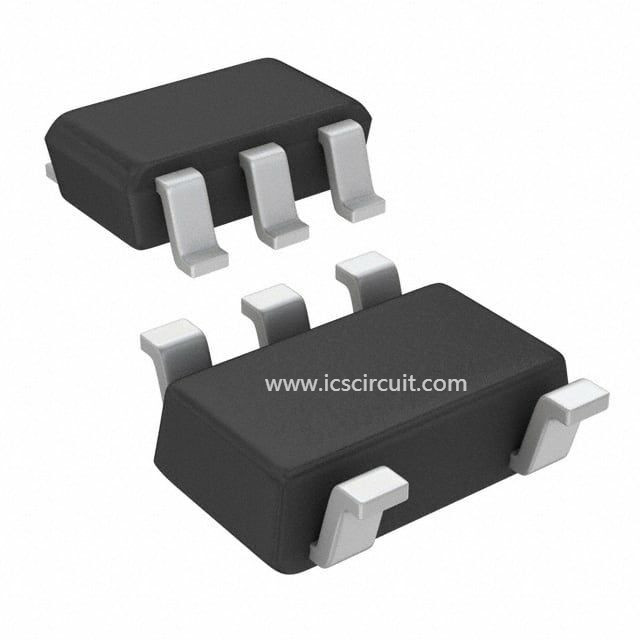

Μη αναστρέφοντας τα νέα αρχικά τσιπ υπολογιστή Tj TPS2065DDBVR τσιπ PMIC

Χαρακτηριστικά γνωρίσματα για το TPS2065D

• Ενιαία οικογένεια διακοπτών δύναμης
• Εκτιμημένα ρεύματα 1 Α
• Ακριβές, σταθερό, σταθερό τρέχον όριο ±20%
• Γρήγορη Overcurrent απάντηση: 2 µs
• Υποβολή έκθεσης ελαττωμάτων Deglitched
• Απαλλαγή παραγωγής
• Αντίστροφο τρέχον φράξιμο
• Ενσωματωμένη μαλακή έναρξη
• Σειρά περιβαλλοντικής θερμοκρασίας: – 40°C σε 85°C
• UL απαριθμημένος και Cb-αρχείο αριθ. E169910

Περιγραφή για το TPS2065D

Η οικογένεια διακοπτών δύναμη-διανομής TPS2065D προορίζεται για τις εφαρμογές όπως USB όπου τα βαριά χωρητικά φορτία και τα βραχυκυκλώματα είναι πιθανό να αντιμετωπιστούν. Η συσκευή μπορεί συνεχώς να παραδώσει μέχρι 1 ρεύμα παραγωγής Α.

Το TPS2065D περιορίζει το ρεύμα παραγωγής σε ένα ασφαλές επίπεδο με τη λειτουργία σε έναν σταθερός-τρέχοντα τρόπο όταν υπερβαίνει το φορτίο παραγωγής το τρέχον κατώτατο όριο ορίου. Αυτό παρέχει ένα προβλέψιμο ρεύμα ελαττωμάτων υπό όλους τους όρους. Ο γρήγορος χρόνος απόκρισης υπερφόρτωσης διευκολύνει το φορτίο στον κύριο ανεφοδιασμό 5-β για να προβλέψει τη ρυθμισμένη εξουσία όταν είναι η παραγωγή. Οι χρόνοι ανόδου και πτώσης δύναμη-διακοπτών ελέγχονται για να ελαχιστοποιήσουν τα τρέχοντα κύματα κατά τη διάρκεια του turnon και της διακοπής.
