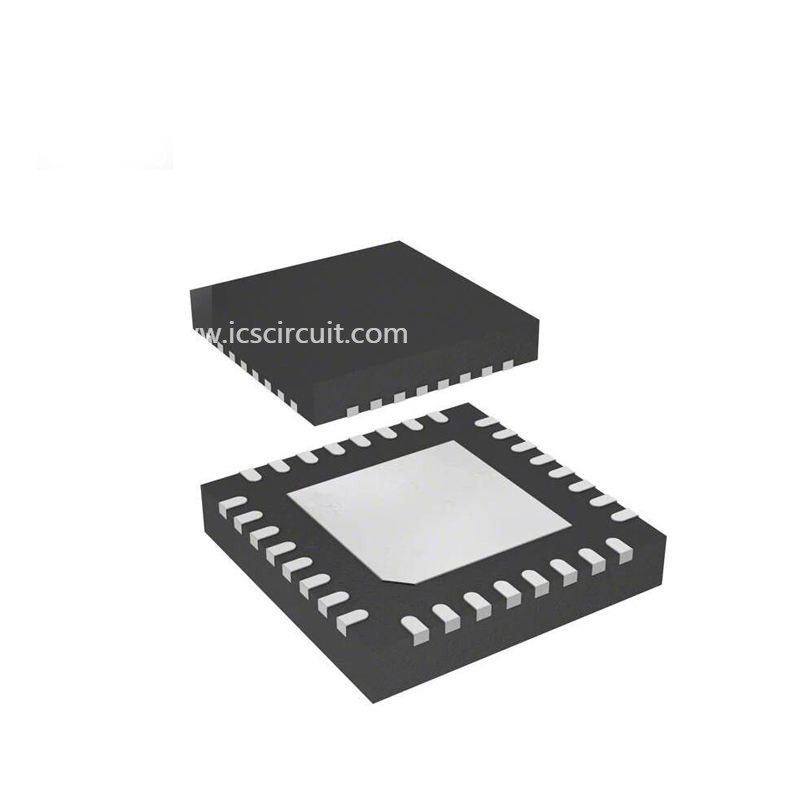

Νέο συνεχές ρεύμα ROHS ολοκληρωμένου κυκλώματος UCC27211DRMT Lastest διοικητικών τσιπ δύναμης PMIC

Χαρακτηριστικά γνωρίσματα για το UCC27211

• Κινήσεις δύο N-Channel MOSFETs στην υψηλός-πλευρά
  και χαμηλός-δευτερεύουσα διαμόρφωση με τον ανεξάρτητο
  Εισαγωγές
• Μέγιστη τάση 120-β συνεχές ρεύμα μποτών
• 4-νεροχύτης, ρεύματα μιας 4-πηγής παραγωγής
• 0,9-Ω Pullup και Pulldown αντίσταση
• Οι καρφίτσες εισαγωγής μπορούν να ανεχτούν – 10 Β σε 20 Β και είναι
  Ανεξάρτητος της σειράς τάσης ανεφοδιασμού
• Συμβατές εκδόσεις εισαγωγής TTL ή ψευδο-CMOS
• 8-β στη λειτουργούσα σειρά 17-β VDD, (20-β απόλυτο
  Μέγιστο)
• 7,2-NS άνοδος και χρόνος πτώσης 5,5 NS με το 1000-pF
  Φορτίο
• Γρήγοροι χρόνοι καθυστέρησης διάδοσης (18 NS χαρακτηριστικός)
• 2-NS ταίριασμα καθυστέρησης
• Συμμετρική ανταπεργία Undervoltage για την υψηλός-πλευρά
  και χαμηλός-δευτερεύων οδηγός
• Όλος ο βιομηχανικά τυποποιημένος συσκευάζει διαθέσιμο (soic-8,
  PowerPAD™ soic-8, 4 χιλ. × 4 χιλ. γιος-8
  και 4 χιλ. × 4 χιλ. γιος-10)
• Διευκρινισμένος από – 40 έως 140 °C

Περιγραφή για το UCC27211

Οι οδηγοί UCC27210 και UCC27211 είναι βασισμένοι στους δημοφιλείς MOSFET UCC27200 και UCC27201 οδηγούς, αλλά προσφέρουν διάφορες σημαντικές βελτιώσεις απόδοσης. Η μέγιστη παραγωγή σηκώνει και pull-down το ρεύμα έχει αυξηθεί σε μια 4-πηγή και έναν 4-νεροχύτη, και σηκώνει και pull-down η αντίσταση έχει μειωθεί σε 0,9 Ω, με αυτόν τον τρόπο επιτρέποντας την οδήγηση μεγάλων MOSFETs δύναμης με τις ελαχιστοποιημένες απώλειες αλλαγής κατά τη διάρκεια της μετάβασης μέσω του οροπέδιου του Μίλερ MOSFET. Η δομή εισαγωγής είναι τώρα ικανή να χειριστεί άμεσα – 10 VDC, το οποίο αυξάνει την ευρωστία και επιτρέπει επίσης τους απ' ευθείας μετασχηματιστές πύλη-κίνησης επικοινωνιών χωρίς χρησιμοποίηση των διόδων διόρθωσης. Οι εισαγωγές είναι επίσης ανεξάρτητες από την τάση ανεφοδιασμού και έχουν μια μέγιστη εκτίμηση του 20-β.

Ο κόμβος μετατροπής (καρφίτσα HS) του UCC2721x μπορεί να χειριστεί – το μέγιστο 18 Β που επιτρέπει στο υψηλός-δευτερεύον κανάλι για να προστατευθεί από τις έμφυτες αρνητικές τάσεις προκάλεσε την παρασιτική αυτεπαγωγή και την περιπλανώμενη ικανότητα. Το UCC27210 (εισαγωγές ψευδο-CMOS) και UCC27211 (εισαγωγές TTL) έχουν αυξήσει την υστέρηση που επιτρέπει τη διεπαφή στους αναλογικούς ή ψηφιακούς ελεγκτές PWM με την ενισχυμένη ασυλία θορύβου.

Οι οδηγοί πυλών χαμηλός-πλευράς και υψηλός-πλευράς ελέγχονται ανεξάρτητα και αντιστοιχούνται 2 NS μεταξύ του turnon και της διακοπής η μια την άλλη.

Ένα -τσιπ 120-β εκτίμησε τη δίοδο δολωμάτων αποβάλλει τις εξωτερικές ιδιαίτερες διόδους. Η ανταπεργία Undervoltage παρέχεται και για την υψηλός-πλευρά και για τους χαμηλός-δευτερεύοντες οδηγούς που παρέχουν τη συμμετρική συμπεριφορά turnon και διακοπών και που αναγκάζουν τα αποτελέσματα χαμηλά εάν η τάση κίνησης είναι κάτω από το διευκρινισμένο κατώτατο όριο.

Και οι δύο συσκευές προσφέρονται στην καρφίτσα 8 SOIC (δ), PowerPAD soic-8 (DDA), 4 χιλ. × 4 συσκευασίες (DPR) χιλ. γιος-8 (DRM) και γιος-10.
