REF5030IDGKT - TEXAS INSTRUMENTS - ΧΑΜΗΛΟΥ ΘΟΡΎΒΟΥ, ΠΟΛΥ ΧΑΜΗΛΗ ΚΛΙΣΗ, ΑΝΑΦΟΡΑ ΤΑΣΗΣ ΑΚΡΙΒΕΙΑΣ
| Πλήρης φωτισμός: |
οδηγημένο δύναμη κύκλωμα οδηγών,οδηγημένο ολοκληρωμένο κύκλωμα οδηγών μητρών |
||
|---|---|---|---|
Γρήγορη λεπτομέρεια:
Χαμηλού θορύβου, πολύ χαμηλή κλίση, ΑΝΑΦΟΡΑ ΤΑΣΗΣ ακρίβειας
Περιγραφή:
Το REF50xx είναι οικογένεια χαμηλού θορύβου, χαμηλός-κλίση, πολύ αναφορές τάσης υψηλής ακρίβειας. Αυτές οι αναφορές είναι ικανές και και της πρόσβασης, και είναι πολύ γερές όσον αφορά τις αλλαγές γραμμών και φορτίων.
Η άριστη κλίση θερμοκρασίας (3ppm/°C) και η υψηλή ακρίβεια (0,05%) επιτυγχάνονται χρησιμοποιώντας τις ιδιόκτητες τεχνικές σχεδίου. Αυτά τα χαρακτηριστικά γνωρίσματα, που συνδυάζονται με τον ίδιος-χαμηλό θόρυβο κάνουν το οικογενειακό ιδανικό REF50xx για τη χρήση
PP/Vin μεγάλης ακρίβειας συστήματα αποκτήσεων στοιχείων. διαθέσιμος και στις δύο αρίστης ποιότητας εκδόσεις standardand. Προσφέρονται σε έτσι-8 συσκευασίες MSOP- 8(3) και, και διευκρινίζονται από – 40°C σε +125°C.
Εφαρμογές:
• ΚΛΙΣΗ ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ:
• ΥΨΗΛΗ ΑΚΡΙΒΕΙΑ:
– Αρίστης ποιότητας: 0,05% (ανώτατος)
• ΧΑΜΗΛΟΥ ΘΟΡΎΒΟΥ: 3µV
• ΥΨΗΛΟ ΡΕΥΜΑ ΠΑΡΑΓΩΓΗΣ: ±10mA
• ΣΕΙΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ: – 40°C σε +125°C
Προδιαγραφές:
| Δελτία | REF5020,25,30,40,45,50 Οδηγός αλυσίδων αναλογικών σημάτων |

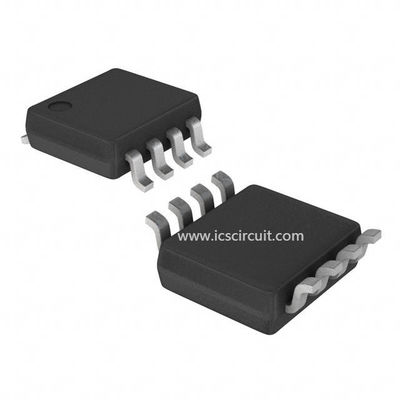

| Φωτογραφίες προϊόντων | 8-MSOP |
| Ενότητες κατάρτισης προϊόντων | Επιλογή των αναφορών τάσης |
| Τυποποιημένη συσκευασία | 1 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | PMIC - Αναφορά τάσης |
| Σειρά | - |
| Συσκευασία | Ταινία περικοπών (CT) |
| Τύπος αναφοράς | Σειρά, ακρίβεια |
| Τάση - παραγωγή | 3V |
| Ανοχή | ±0.05% |
| Συντελεστής θερμοκρασίας | 3ppm/°C |
| - Που εισάγεται τάση | 3.2 Β ~ 18 Β |
| Αριθμός καναλιών | 1 |
| Τρέχων - κάθοδος | - |
| Τρέχων - ήρεμος | 1mA |
| Τρέχων - παραγωγή | 10mA |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-TSSOP, 8-MSOP (πλάτος 0,118», 3.00mm) |
| Συσκευασία συσκευών προμηθευτών | 8-VSSOP |
| Άλλα ονόματα | 296-24501-1 |
