Tj TPS560200QDGKRQ1 ολοκληρωμένου κυκλώματος C4B H2 οδηγών των αυτοκίνητων μίνι οδηγήσεων αρχικό

Χαρακτηριστικά γνωρίσματα για το TPS560200-Q1

• AEC-Q100 κατάλληλος για τις αυτοκίνητες εφαρμογές
  • Σειρά θερμοκρασίας: Βαθμός 1 -40°C σε 125°C
  • HBM ESDClassification: H2
  • Ταξινόμηση CDM ESD: C4B
• Ενσωματωμένα μονολιθικά MOSFETs υψηλός-πλευράς 0,95-Ω και χαμηλός-πλευράς 0,33-Ω
• 500-μΑ συνεχές ρεύμα παραγωγής
• Σειρά τάσης παραγωγής: 0,8 Β σε 6,5 Β
• 0,8-β αναφορά τάσης με την ακρίβεια ±1.3% πέρα από τη θερμοκρασία
• Προηγμένο αυτόματος-εκσκαφέας Eco-eco-mode™ για την υψηλή αποδοτικότητα στα ελαφριά φορτία
• Δ-CAP2™ ο τρόπος επιτρέπει τις γρήγορες παροδικές απαντήσεις
• Καμία αποζημίωση που απαιτείται εξωτερική
• 600-kHz συχνότητα μετατροπής
• 2-κα εσωτερική μαλακή έναρξη
• Ασφαλές ξεκίνημα σε Prebiased VOUT
• Θερμικό κλείσιμο
• – 40°C στη λειτουργούσα σειρά θερμοκρασίας συνδέσεων 125°C

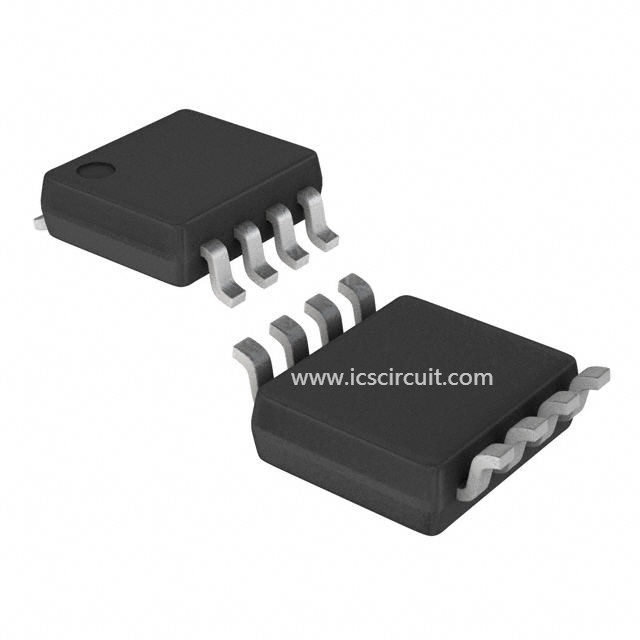

• Διαθέσιμος στη συσκευασία 8 καρφιτσών MSOP

Περιγραφή για το TPS560200-Q1

Το TPS560200-Q1 είναι ένα 17-β, 500-μΑ, χαμηλός-δείκτης νοημοσύνης, σύγχρονος μονολιθικός μετατροπέας buck adaptiveon-χρονικού δ-CAP2 τρόπου με ενσωματωμένα MOSFETs στη συσκευασία εύκολος--use8-καρφιτσών MSOP.

Το TPS560200-Q1 αφήνει τους σχεδιαστές συστημάτων ολοκληρώνει τους διάφορους ρυθμιστές λεωφορείων δύναμης τέλος-εξοπλισμού suiteof με μια οικονομικώς αποδοτική, χαμηλή συστατική αρίθμηση και μια lowstandby τρέχουσα λύση. Ο κύριος βρόχος ελέγχου για τη συσκευή χρησιμοποιεί τον έλεγχο τρόπου δ-CAP2 thatprovides μια γρήγορη παροδική απάντηση χωρίς τα εξωτερικά τμήματα αποζημιώσεων. Το προσαρμοστικό -timecontrol υποστηρίζει την άνευ ραφής μετάβαση μεταξύ του τρόπου PWM στους υψηλότερους όρους φορτίων και της λειτουργίας advancedEco-τρόπου στα ελαφριά φορτία.

Το TPS560200-Q1 έχει επίσης ένα ιδιόκτητο κύκλωμα thatenables η συσκευή για να υιοθετήσει και στους δύο χαμηλούς ισοδύναμους πυκνωτές παραγωγής αντίστασης σειράς (ESR), suchas POSCAP ή SP-ΚΑΠ, και υπερβολικά χαμηλό ESR κεραμικοί πυκνωτές. Η συσκευή λειτουργεί από το 4,5-β στην εισαγωγή 17-VVIN. Η τάση παραγωγής μπορεί να προγραμματιστεί μεταξύ 0,8 Β και 6,5 V. Η συσκευή χαρακτηρίζει επίσης ο χρόνος μαλακός-έναρξης κας 2. Η συσκευή είναι διαθέσιμη στη συσκευασία 8 καρφιτσών MSOP.
