LM4050AIM3-2.5 - TEXAS INSTRUMENTS - MICROPOWER ΑΚΡΙΒΕΙΑΣ ΑΝΑΦΟΡΑ ΤΑΣΗΣ ΔΙΑΚΛΑΔΩΣΕΩΝ
| Πλήρης φωτισμός: | οδηγημένο δύναμη κύκλωμα οδηγών,οδηγημένο ολοκληρωμένο κύκλωμα οδηγών μητρών | ||
|---|---|---|---|
Γρήγορη λεπτομέρεια:
Micropower ακρίβειας αναφορά τάσης διακλαδώσεων
Περιγραφή:
Το ιδανικό για τις διαστημικές κρίσιμες εφαρμογές, η αναφορά τάσης ακρίβειας LM4050 είναι διαθέσιμο στη sub-miniature (3 χιλ. x1.3 χιλ.) συσκευασία μέθυσος-23 επιφάνεια-υποστηριγμάτων. Το σχέδιο LM4050 εξαλείφει την ανάγκη για έναν εξωτερικό πυκνωτή σταθεροποίησης εξασφαλίζοντας σταθερότητα με οποιοδήποτε χωρητικό φορτίο, καθιστώντας κατά συνέπεια το LM4050 εύχρηστο. Η περαιτέρω μειώνοντας προσπάθεια σχεδίου είναι η διαθεσιμότητα διάφορων σταθερών αντίστροφων τάσεων διακοπής: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V, και 10.000V. Το ελάχιστο που λειτουργεί τις τρέχουσες αυξήσεις από 60 µA για το LM4050-2.0 σε 100 µA για το LM4050-10.0. Όλες οι εκδόσεις έχουν ένα μέγιστο λειτουργούν ρεύμα 15 μΑ.
Το LM4050 χρησιμοποιεί τη θρυαλλίδα και zener-zap την αντίστροφη περιποίηση τάσης διακοπής κατά τη διάρκεια του είδους γκοφρετών για να εξασφαλίσει ότι τα πρωταρχικά μέρη έχουν μια ακρίβεια καλύτερα από ±0.1% (βαθμός Α) σε 25˚C.
Η διόρθωση κυρτότητας κλίσης θερμοκρασίας αναφοράς Bandgap και η χαμηλή δυναμική σύνθετη αντίσταση εξασφαλίζουν σταθερή αντίστροφη ακρίβεια τάσης διακοπής πέρα από ένα ευρύ φάσμα των λειτουργούντων θερμοκρασιών και των ρευμάτων.
Όλοι οι βαθμοί και οι επιλογές τάσης του LM4050 είναι διαθέσιμοι και σε μια βιομηχανική σειρά θερμοκρασίας (−40˚C και +85˚C) και σε μια εκτεταμένη σειρά θερμοκρασίας (−40˚C και +125˚C).
Εφαρμογές:
μικρές συσκευασίες ν: Μέθυσος-23
ν πυκνωτής παραγωγής που απαιτείται κανένας
το ν ανέχεται τα χωρητικά φορτία
το ν καθόρισε τις αντίστροφες τάσεις διακοπής 2.048V, 2.500V,
4.096V, 5.000V, 8.192V, και 10.000V
Προδιαγραφές:
| Δελτία | LM4050 |

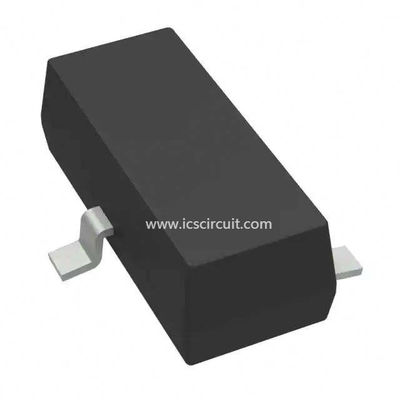

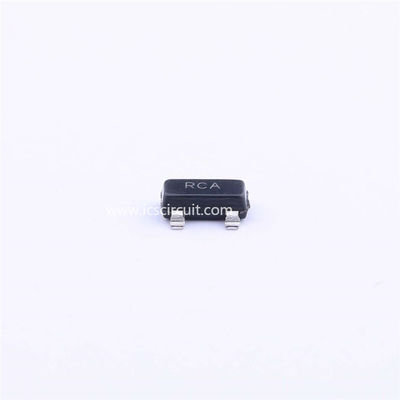

| Φωτογραφίες προϊόντων | Μέθυσος-23 |
| Ενότητες κατάρτισης προϊόντων | Επιλογή των αναφορών τάσης |
| Σχέδιο/προδιαγραφή αριθμού ελέγχου προϊόντων | Δεσμός 14/May/2013 καλωδίων $cu |
| Τυποποιημένη συσκευασία | 1 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | PMIC - Αναφορά τάσης |
| Σειρά | - |
| Συσκευασία | Ταινία περικοπών (CT) |
| Τύπος αναφοράς | Διακλάδωση, ακρίβεια |
| Τάση - παραγωγή | 2.5V |
| Ανοχή | ±0.1% |
| Συντελεστής θερμοκρασίας | 50ppm/°C |
| - Που εισάγεται τάση | - |
| Αριθμός καναλιών | 1 |
| Τρέχων - κάθοδος | 60µA |
| Τρέχων - ήρεμος | - |
| Τρέχων - παραγωγή | 15mA |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | -236-3, SC-59, ΜΈΘΥΣΟΣ-23-3 |
| Συσκευασία συσκευών προμηθευτών | Μέθυσος-23-3 |
| Άλλα ονόματα | LM4050AIM3-2.5CT |
