MC33063AQDRQ1 - TEXAS INSTRUMENTS - ΈΝΑΣ 1,5-ΜΕΓΙΣΤΟΣ ΡΥΘΜΙΣΤΉΣ ΜΕΤΑΤΡΟΠΉΣ BOOST/BUCK/INVERTING
| Πλήρης φωτισμός: |
οδηγημένο ολοκληρωμένο κύκλωμα οδηγών μητρών,σε μη απευθείας σύνδεση οδηγημένο ολοκληρωμένο κύκλωμα οδηγών |
||
|---|---|---|---|
Γρήγορη λεπτομέρεια:
1,5-ΜΕΓΙΣΤΟΣ ΡΥΘΜΙΣΤΉΣ ΜΕΤΑΤΡΟΠΉΣ BOOST/BUCK/INVERTING
Περιγραφή:
Το MC33063A είναι ένα εύχρηστο ολοκληρωμένο κύκλωμα που περιέχει όλα τα αρχικά στοιχεία κυκλώματος που απαιτούνται για την οικοδόμηση των απλών μετατροπέων ρεύμα-συνεχές ρεύμα. Η συσκευή αποτελείται πρώτιστα από μια εσωτερική temperature-compensated αναφορά, έναν συγκριτή, έναν ταλαντωτή, έναν ελεγκτή PWM με το ενεργό ρεύμα που περιορίζει, έναν οδηγό, και έναν υψηλής τάσης διακόπτη παραγωγής. Κατά συνέπεια, η συσκευή απαιτεί τα ελάχιστα εξωτερικά συστατικά για να χτίσει τους μετατροπείς στην ώθηση, buck, και αναστρέφοντας τις τοπολογίες.
Το MC33063A χαρακτηρίζεται για τη λειτουργία από – 40°C σε 125°C.
Εφαρμογές:
• Κατάλληλος για τις αυτοκίνητες εφαρμογές
• Ευρεία σειρά τάσης εισαγωγής… 3 Β σε 40 Β
• Υψηλό ρεύμα… μέχρι 1,5 Α διακοπτών παραγωγής
• Διευθετήσιμη τάση παραγωγής
• Συχνότητα ταλαντωτών… KHz μέχρι 100
• Εσωτερική αναφορά… 2% ακρίβειας
• Τρέχων περιορισμός βραχυκυκλώματος
• Χαμηλό εφεδρικό ρεύμα
Προδιαγραφές:
| Δελτία | MC33063A-Q1 |
| Φωτογραφίες προϊόντων | 8-SOIC |
| Τυποποιημένη συσκευασία | 2.500 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | PMIC - Ρυθμιστές τάσης - ρυθμιστές μετατροπής ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος |
| Σειρά | - |

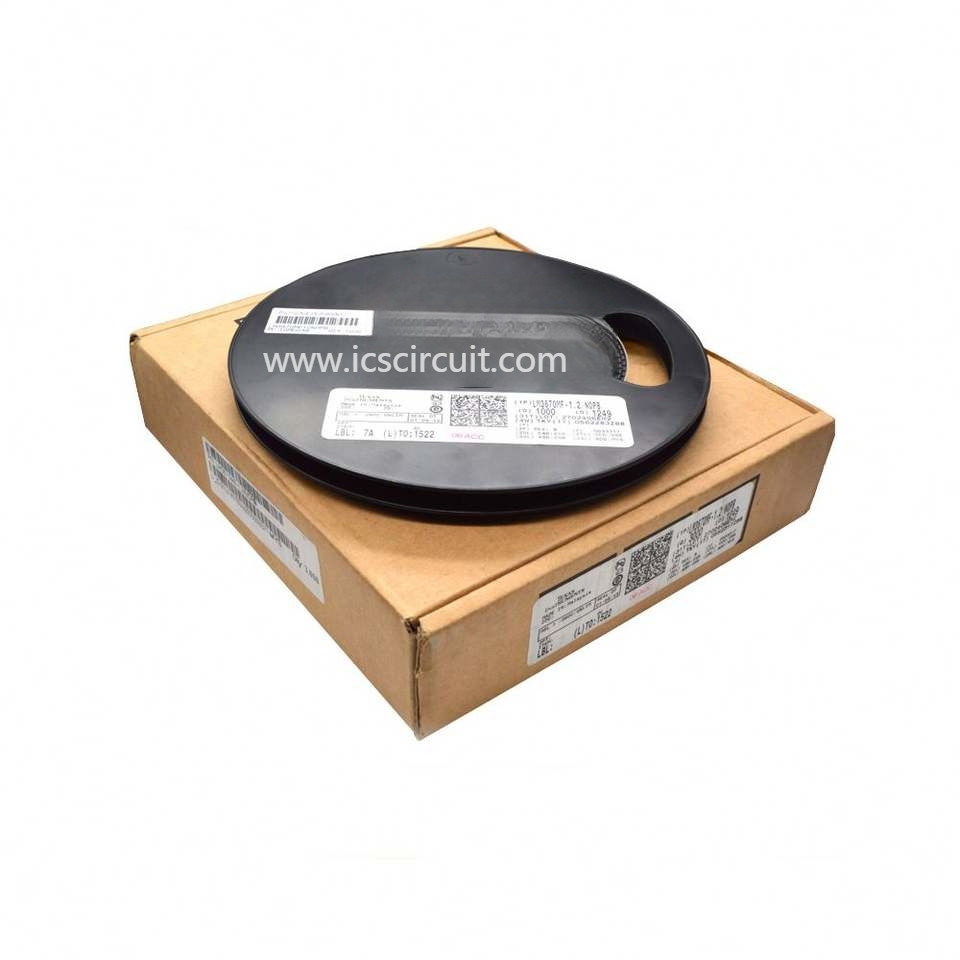

| Συσκευασία | Ταινία & εξέλικτρο (TR) |
| Τύπος | Βήμα - κάτω (Buck), επιταχύνω (ώθηση), αναστροφή |
| Τύπος παραγωγής | Διευθετήσιμος |
| Αριθμός αποτελεσμάτων | 1 |
| Τάση - παραγωγή | 1.25 Β ~ 40 Β |
| - Που εισάγεται τάση | 3 Β ~ 40 Β |
| Τύπος PWM | - |
| Συχνότητα - μετατροπή | 100kHz |
| Τρέχων - παραγωγή | 1.5A |
| Σύγχρονος διορθωτής | Αριθ. |
| Λειτουργούσα θερμοκρασία | -40°C ~ 125°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 8-SOIC (πλάτος 0,154», 3.90mm) |
| Συσκευασία συσκευών προμηθευτών | 8-SOIC |
| Σελίδα καταλόγων | 888 (CN081 PDF) |
| Άλλα ονόματα | 296-18690-2 |
