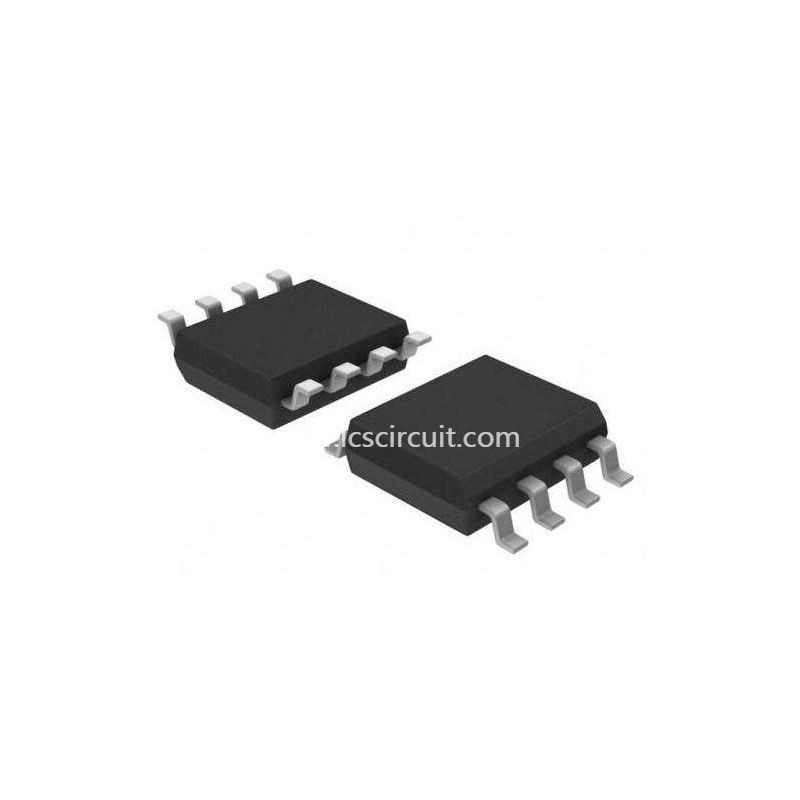

Τρέχοντες περιορισμένοι διακόπτες ROHS διανομής δύναμης ολοκληρωμένου κυκλώματος TPS2068DGNR

Γρήγορη λεπτομέρεια:

ΤΡΈΧΩΝ-ΠΕΡΙΟΡΙΣΜΕΝΟΣ, ΔΙΑΚΟΠΤΕΣ ΔΎΝΑΜΗ-ΔΙΑΝΟΜΗΣ

Περιγραφή:

Οι διακόπτες δύναμη-διανομής TPS206x προορίζονται για τις εφαρμογές όπου τα βαριά χωρητικά φορτία και τα βραχυκυκλώματα είναι πιθανό να αντιμετωπιστούν. Αυτή η συσκευή ενσωματώνει 70 N-channel mΩ MOSFET διακόπτες δύναμης για τα συστήματα δύναμη-διανομής που απαιτούν τις ενιαίες ή διπλές μεταβάσεις δύναμης σε μια ενιαία συσκευασία. Κάθε διακόπτης ελέγχεται από μια λογική επιτρέπει την εισαγωγή. Η κίνηση πυλών παρέχεται από μια εσωτερική αντλία δαπανών με σκοπό να ελέγξει τους χρόνους ανόδου δύναμη-διακοπτών και τους χρόνους πτώσης να ελαχιστοποιηθούν τα τρέχοντα κύματα κατά τη διάρκεια της μετατροπής. Η αντλία δαπανών δεν απαιτεί κανένα εξωτερικό συστατικό και επιτρέπει τη λειτουργία από τις προμήθειες τόσο χαμηλές όπως 2,7 V.

Όταν το φορτίο παραγωγής υπερβαίνει το κατώτατο όριο τρέχων-ορίου ή ένας κοντός είναι παρών, τα όρια συσκευών το ρεύμα παραγωγής σε ένα ασφαλές επίπεδο με την αλλαγή σε έναν σταθερός-τρέχοντα τρόπο, που τραβά τη overcurrent (OCx) παραγωγή λογικής χαμηλή.

Όταν οι συνεχή βαριά υπερφορτώσεις και τα βραχυκυκλώματα αυξάνουν το διασκεδασμό δύναμης στο διακόπτη, αναγκάζοντας τη θερμοκρασία συνδέσεων για να αυξηθεί, ένα θερμικό κύκλωμα προστασίας αποκλείει την αλλαγή για να αποτρέψει τη ζημία. Η αποκατάσταση από ένα θερμικό κλείσιμο είναι αυτόματη μόλις δροσίσει αρκετά η συσκευή. Τα εσωτερικά στοιχεία κυκλώματος εξασφαλίζουν ότι ο διακόπτης παραμένει μακριά έως ότου η έγκυρη τάση εισαγωγής είναι παρούσα. Το τρέχον όριο είναι χαρακτηριστικά 2,1 Α.

Εφαρμογές:

• MOSFET υψηλός-πλευράς 70 mΩ

• 1,5-συνεχές ρεύμα

• Θερμική και προστασία βραχυκυκλώματος

• Ακριβές τρέχον όριο (1,6 Α λ., 2,6 Α ανώτατα)

• Λειτουργούσα σειρά: 2.7 Β σε 5,5 Β

• 0,6 χαρακτηριστικός άνοδος χρόνος κας

• Ανταπεργία Undervoltage

• Έκθεση ελαττωμάτων Deglitched (OC)

• Καμία δυσλειτουργία της OC κατά τη διάρκεια της δύναμης επάνω

• 1-µA μέγιστο εφεδρικό ρεύμα ανεφοδιασμού

• Αντίστροφο τρέχον φράξιμο

• TPS2060/64 σειρά θερμοκρασίας: 0°C σε 70°C

• TPS2068/69 σειρά θερμοκρασίας: - 40°C σε 85°C

• Προστασία ESD

• UL απαριθμημένος – αρχειοθετήστε το αριθ. E169910
