TPS2212TPS2212IDB - TEXAS INSTRUMENTS - ΕΝΙΑΊΟΣ-ΑΥΛΑΚΩΣΗ, ΔΙΑΚΟΠΤΗΣ ΔΥΝΑΜΗΣ ΠΑΡΑΛΛΗΛΩΝ ΔΙΕΠΑΦΩΝ ΓΙΑ ΤΙΣ ΧΑΜΗΛΗΣ ΙΣΧΎΟΣ ΑΥΛΑΚΩΣΕΙΣ ΚΑΡΤΏΝ PC
| Πλήρης φωτισμός: | οδηγημένο ολοκληρωμένο κύκλωμα οδηγών μητρών,σε μη απευθείας σύνδεση οδηγημένο ολοκληρωμένο κύκλωμα οδηγών | ||
|---|---|---|---|
Γρήγορη λεπτομέρεια:
ΕΝΙΑΊΟΣ-ΑΥΛΑΚΩΣΗ, ΔΙΑΚΟΠΤΗΣ ΔΥΝΑΜΗΣ ΠΑΡΑΛΛΗΛΩΝ ΔΙΕΠΑΦΩΝ ΓΙΑ ΤΙΣ ΧΑΜΗΛΗΣ ΙΣΧΎΟΣ ΑΥΛΑΚΩΣΕΙΣ ΚΑΡΤΏΝ PC
Περιγραφή:
Ο διακόπτης δύναμη-διεπαφών καρτών PC TPS2212 παρέχει μια ενσωματωμένη δύναμη-διοικητική λύση για μια ενιαία χαμηλής ισχύος κάρτα PC. Όλα τα ιδιαίτερα MOSFETs δύναμης, ένα τμήμα λογικής, το ρεύμα που περιορίζουν, και η θερμική προστασία για τον έλεγχο καρτών PC συνδυάζονται σε ένα ενιαίο ολοκληρωμένο κύκλωμα, χρησιμοποιώντας τη διαδικασία της Texas Instruments LinBiCMOS. Το κύκλωμα επιτρέπει τη διανομή της δύναμης καρτών 3,3-β, 5-β, ή/και 12-β, και είναι συμβατό με πολλούς ελεγκτές PCMCIA. Το τρέχων-περιοριστικό χαρακτηριστικό γνώρισμα εξαλείφει την ανάγκη για τις θρυαλλίδες, η οποία μειώνει τη συστατική αρίθμηση και βελτιώνει την αξιοπιστία. Η υποβολή έκθεσης τρέχων-ορίου μπορεί να βοηθήσει το χρήστη να απομονώσει ένα ελάττωμα συστημάτων στη κάρτα PC.
Το TPS2212 χαρακτηρίζει έναν χαμηλής τάσης τρόπο 3,3-β που επιτρέπει τη μετατροπή 3,3-β χωρίς την ανάγκη για τη δύναμη 5 V. Bias μπορεί να προέλθει από είτε τις εισαγωγές 3,3-β είτε 5-β. Αυτό διευκολύνει τα χαμηλής ισχύος σχέδια συστημάτων όπως ο τρόπος ύπνου και ο τρόπος μπίπερ, όπου μόνο 3,3 Β είναι διαθέσιμο.
Ο εξοπλισμός τελών για το TPS2212 περιλαμβάνει τους φορητούς υπολογιστές, τους υπολογιστές γραφείου, τους προσωπικούς ψηφιακούς βοηθούς (PDAs), τις ψηφιακές κάμερα, και τους ανιχνευτές γραμμωτών κωδίκων. Αυτή η συσκευή είναι καλοταιριασμένη για εκείνες τις εφαρμογές που πρέπει να περιορίσουν την εξουσία που προβλέπεται στη κάρτα PC λόγω των περιορισμών παροχής ηλεκτρικού ρεύματος. Σε πολλές εφαρμογές, όπως οι υπολογιστές φοινικών, το σύστημα δεν μπορεί να διαθέσει περισσότερα από 200 μΑ του ρεύματος σε μια αυλάκωση καρτών PC. Για αυτές τις χαμηλότερες εφαρμογές δύναμης, το TPS2212 παρέχει το ίδιο προηγμένο επίπεδο προστασίας όπως το TPS2211 παρέχει για τις εφαρμογές υψηλότερης δύναμης
Εφαρμογές:
Πλήρως ενσωματωμένες VCC και μετατροπή Vpp για τη χαμηλής ισχύος διεπαφή καρτών PC ενιαίος-αυλακώσεων
Χαμηλό RDS (επάνω) (διακόπτες 160-mΩ VCC)
Χαμηλό τρέχον όριο, VCC) τύπος 450 μΑ (
3,3-β χαμηλής τάσης τρόπος
12-β ο ανεφοδιασμός μπορεί να τεθεί εκτός λειτουργίας εκτός από κατά τη διάρκεια τον προγραμματισμό λάμψης 12-β
Βραχυκύκλωμα και θερμική προστασία
Εξοικονομητική χώρου 16-καρφίτσα SSOP (DB)
Συμβατό σύστημα με τις κάρτες PC 3,3-β, 5-β, και 12-β
Μετατροπή σπάσιμο-πριν από-τύπου
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν: Υποδοχές καρτών PC PCMCIA σε PDAs, PBXs, τους ανιχνευτές κώδικα φραγμών, τη συμπαγή λάμψη και τις έξυπνες κάρτες
Προδιαγραφές:
| Δελτία | TPS2212 |

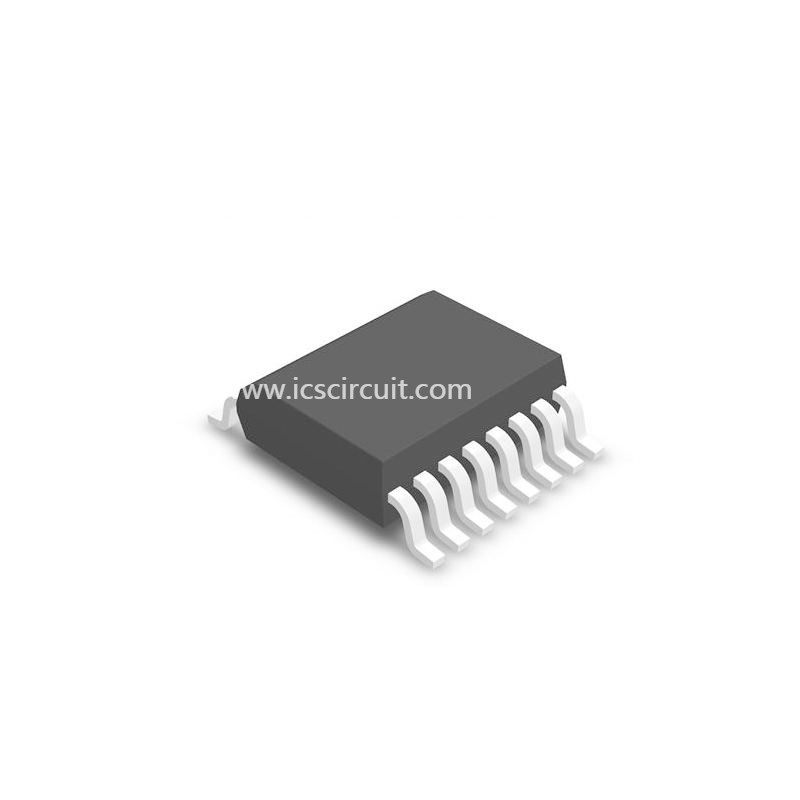

| Φωτογραφίες προϊόντων | 16-SSOP |
| Τυποποιημένη συσκευασία | 80 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | PMIC - Διακόπτες διανομής δύναμης |
| Σειρά | - |
| Συσκευασία | Σωλήνας |
| Τύπος | PCMCIA/Cardbus διακόπτης |
| Αριθμός αποτελεσμάτων | 1 |
| RDS (επάνω) | mOhm 210 |
| Εσωτερικός διακόπτης | Ναι |
| Τρέχον όριο | 300mA |
| - Που εισάγεται τάση | 3.3V, 5V, 12V |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Τοποθετώντας τύπος | Η επιφάνεια τοποθετεί |
| Συσκευασία/περίπτωση | 16-SSOP (πλάτος 0,209», 5.30mm) |
| Συσκευασία συσκευών προμηθευτών | 16-SSOP |
| Σελίδα καταλόγων | 900 (CN081 PDF) |
| Άλλα ονόματα | 296-2247-5 |
