Εποπτικά κυκλώματα μικροεπεξεργαστών Tj ολοκληρωμένα TPS3705-33DR

Γρήγορη λεπτομέρεια:

ΤΑ ΕΠΟΠΤΙΚΑ ΚΥΚΛΩΜΑΤΑ ΕΠΕΞΕΡΓΑΣΤΩΝ ΜΕ ΔΎΝΑΜΗ-ΑΠΟΤΥΓΧΑΝΟΥΝ

Περιγραφή:

Το TPS3705, οικογένεια TPS3707 των εποπτών ανεφοδιασμός-τάσης μικροεπεξεργαστών παρέχει την έναρξη κυκλωμάτων και τη επίβλεψη συγχρονισμού, πρώτιστα για DSP και τα επεξεργαστής-βασισμένα στον συστήματα.

Κατά τη διάρκεια δύναμη-επάνω, η ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ βεβαιώνεται όταν η τάση VDD ανεφοδιασμού γίνεται υψηλότερη από 1,1 V. Έκτοτε, ο επόπτης τάσης ανεφοδιασμού ελέγχει VDD και κρατά την ΑΝΑΣΤΟΙΧΕΙΟΘΈΤΗΣΗ ενεργό εφ' όσον παραμένει VDD κάτω από την τάση VIT+ κατώτατων ορίων. Ένα εσωτερικό χρονόμετρο καθυστερεί την επιστροφή της παραγωγής στο ανενεργό κράτος (υψηλό) για να εξασφαλίσει κατάλληλη αναστοιχειοθέτηση συστημάτων. Ο χρόνος καθυστέρησης, tdtyp= κα 200, αρχίζει μετά από VDDhas αυξημένος επάνω από την τάση VIT+ κατώτατων ορίων. Όταν οι πτώσεις τάσης ανεφοδιασμού κάτω από την τάση VIT- κατώτατων ορίων, η παραγωγή γίνονται ενεργές (χαμηλός) πάλι. Κανένα εξωτερικό συστατικό δεν απαιτείται. Όλες οι συσκευές αυτής της οικογένειας θέτουν μια τάση VIT- κατώτατων ορίων καθορίζω-αίσθησης από έναν εσωτερικό διαιρέτη τάσης.

Οι TPS3705-ΧΧ και TPS3707-ΧΧ συσκευές ενσωματώνουν μια χειρωνακτική εισαγωγή αναστοιχειοθέτησης, ο κ. Ένα χαμηλό επίπεδο στον Κ. αναγκάζει την ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ για να γίνει ενεργό.

Οι TPS370x-ΧΧ οικογένειες ενσωματώνουν δύναμη-αποτυγχάνουν το συγκριτή που μπορεί να χρησιμοποιηθεί για την ανίχνευση χαμηλός-μπαταριών, να δύναμη-αποτύχει την προειδοποίηση, ή για τον έλεγχο μιας παροχής ηλεκτρικού ρεύματος εκτός από τον κύριο ανεφοδιασμό.

Οι TPS3705-ΧΧ συσκευές έχουν ένα χρονόμετρο φυλάκων που προκαλείται περιοδικά από μια θετική ή αρνητική μετάβαση σε WDI. Όταν το σύστημα εποπτείας αποτυγχάνει να ξαναπροκαλέσει το κύκλωμα φυλάκων μέσα στο διάστημα διαλείμματος, tt (έξω) = 1,6 s, WDO γίνεται ενεργό. Αυτό το γεγονός επίσης το χρονόμετρο φυλάκων. Η αναχώρηση WDI αποσυνδεμένου θέτει εκτός λειτουργίας το φύλακα.

Οι TPS3707-ΧΧ συσκευές δεν έχουν τη λειτουργία φυλάκων, αλλά περιλαμβάνουν μια υψηλού επιπέδου ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ παραγωγής.

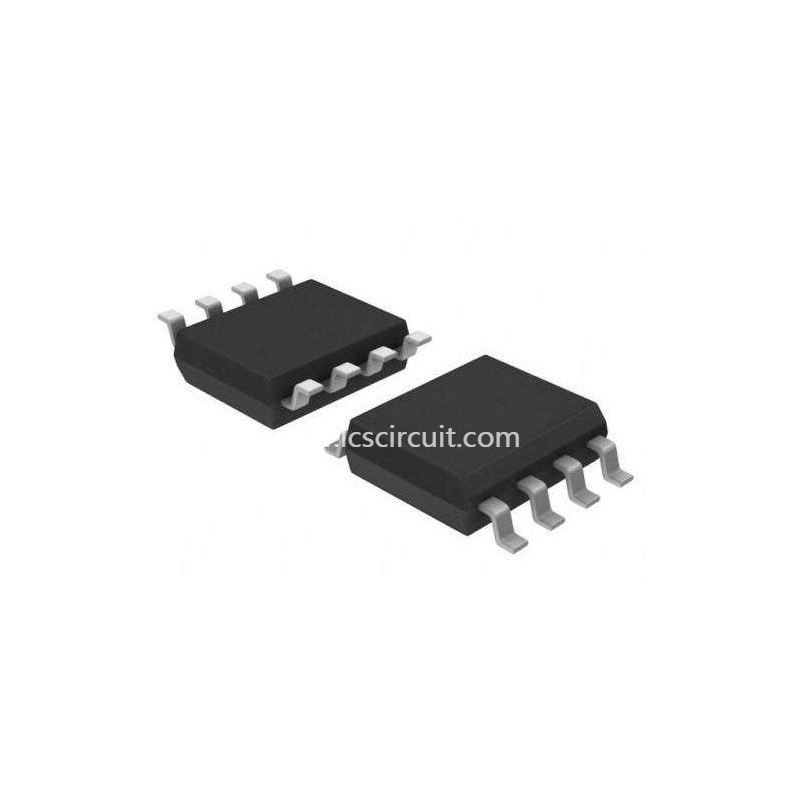

Το φάσμα προϊόντων σχεδιάζεται για τις τάσεις ανεφοδιασμού 2,5 Β, 3 Β, 3,3 Β, και 5 V. Τα κυκλώματα είναι διαθέσιμα είτε 8 στην καρφίτσα MSOP είτε τις τυποποιημένες συσκευασίες SOIC. Το TPS3705, συσκευές TPS3707 χαρακτηρίζεται για τη λειτουργία πέρα από μια σειρά θερμοκρασίας – 40°C σε 85°C.

Εφαρμογές:

Δύναμη-στη γεννήτρια αναστοιχειοθέτησης με το σταθερό χρόνο καθυστέρησης 200 της κας, κανένας εξωτερικός

Πυκνωτής που απαιτείται

Όργανο ελέγχου 2,5 Β, 3 Β, 3,3 Β, και 5 Β τάσης ανεφοδιασμού ακρίβειας

Καρφίτσα-για-καρφίτσα συμβατή με το MAX705 μέσω της σειράς MAX708

Ενσωματωμένο χρονόμετρο φυλάκων (TPS3705 μόνο)

Το όργανο ελέγχου τάσης για δύναμη-αποτυγχάνει ή η προειδοποίηση χαμηλός-μπαταριών

Μέγιστο ρεύμα ανεφοδιασμού 50 µA

Msop-8 και έτσι-8 συσκευασίες

Σειρά θερμοκρασίας… – 40°C σε 85°C

Προδιαγραφές:
