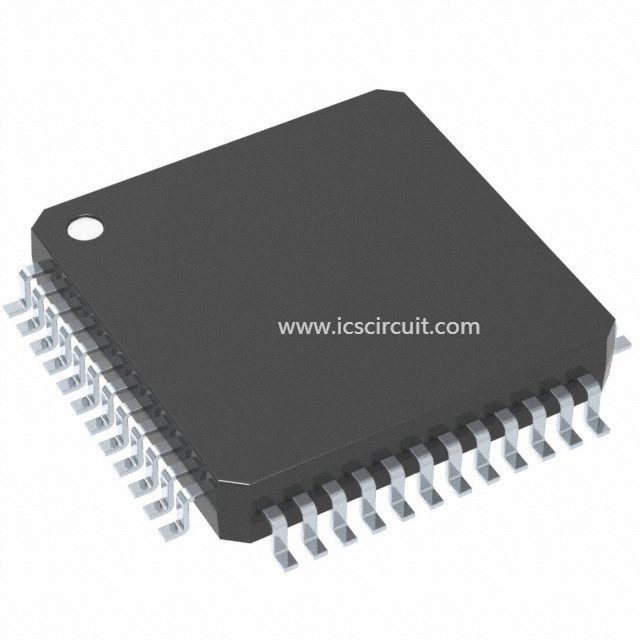

Δεκαεξάμπιτος sab80c166-s CMOS μικροελεγκτών ενοτήτων MCU μικροελεγκτής μονάδων

Γρήγορη λεπτομέρεια:

Υψηλής απόδοσης δεκαεξάμπιτος μικροελεγκτής CMOS

Περιγραφή:

Τα παράγωγα C167CR είναι παράγωγα υψηλής επίδοσης της οικογένειας C166 των πλήρων χαρακτηρισμένων single-chip μικροελεγκτών CMOS. Συνδυάζουν την υψηλή απόδοση ΚΜΕ (μέχρι 16,5 εκατομμύριο οδηγίες ανά δευτερόλεπτο) με την υψηλή περιφερειακή λειτουργία και τις ενισχυμένες IO-ικανότητες. Παρέχουν επίσης την παραγωγή ρολογιών μέσω PLL και τις διάφορες ενότητες μνήμης -τσιπ όπως το πρόγραμμα ROM, το εσωτερικό RAM, και το RAM επέκτασης.

Εφαρμογές:

• Υψηλή επίδοση δεκαεξάμπιτη ΚΜΕ με την 4-σκηνική σωλήνωση

– το κύκλος ζωών οδηγίας 80/60 NS στο ρολόι 25/33 MHZ ΚΜΕ

– πολλαπλασιασμός 400/303 NS (16 × 16 μπιτ), τμήμα 800/606 NS (32/16 μπιτ)

– Ενισχυμένες του Μπουλ εγκαταστάσεις χειρισμού κομματιών

– Πρόσθετες οδηγίες για να υποστηρίξει HLL και τα λειτουργικά συστήματα

– Σύμφωνο με το μητρώο σχέδιο με τις πολλαπλάσιες μεταβλητές τράπεζες καταλόγων

– Υποστήριξη μετατροπής πλαισίου ενιαίος-κύκλων

– Ειδική περιοχή καταλόγων λειτουργίας -τσιπ 1024 ψηφιολέξεων

• 16-προτεραιότητα-επίπεδο διακόψτε το σύστημα με 56 πηγές, δείγμα-ποσοστό κάτω στο 40/30 NS

• δια:κόπτω-οδηγημένες το 8-κανάλι εγκαταστάσεις μεταφοράς δεδομένων ενιαίος-κύκλων μέσω

Περιφερειακός ελεγκτής γεγονότος (PEC)

• Παραγωγή ρολογιών μέσω του -τσιπ PLL (παράγοντες 1:1.5/2/2.5/3/4/5), μέσω του prescaler ή μέσω της άμεσης εισαγωγής ρολογιών

• Ενότητες μνήμης -τσιπ

– Εσωτερικό RAM -τσιπ 2 kbyte (IRAM)

– RAM επέκτασης -τσιπ 2 kbyte (XRAM)

– 128/32 ROM μασκών -τσιπ kbyte

• Περιφερειακές ενότητες -τσιπ

– 16-κανάλι 10 μετατροπέας μπιτ A/D με τον προγραμματίσημο χρόνο μετατροπής κάτω σε 7,8 µs

– Το 16-κανάλι δύο συλλαμβάνει/συγκρίνει τις μονάδες

– μονάδα 4-καναλιών PWM

– Δύο πολυσύνθετες μονάδες χρονομέτρων γενικού σκοπού με 5 χρονόμετρα

– Δύο τμηματικά κανάλια (σύγχρονα/ασύγχρονα και υψηλός-ταχύτητα-σύγχρονα)

– Το -τσιπ ΜΠΟΡΕΙ να διασυνδέσει (αναθ. 2.0B ενεργός) με 15 αντικείμενα μηνυμάτων

(Το σύνολο ΜΠΟΡΕΙ/βασικός ΜΠΟΡΕΙ)

• Μέχρι εξωτερικός χώρος διευθύνσεων 16 M-byte για τον κώδικα και τα στοιχεία

– Προγραμματίσημα εξωτερικά χαρακτηριστικά λεωφορείων για τις διαφορετικές σειρές διευθύνσεων

– Πολλαπλασιασμένα ή αποδιαυλωμένα εξωτερικά λεωφορεία διευθύνσεων/στοιχείων με το οκτάμπιτο ή δεκαεξάμπιτο πλάτος λεωφορείων στοιχείων

– Πέντε προγραμματίσημα τσιπ-επίλεκτα σήματα

– Κρατήστε και λαβή-αναγνωρίστε την υποστήριξη διαιτησίας λεωφορείων

• Τεμπελιάστε και δύναμη κάτω από τους τρόπους

• Προγραμματίσημοι χρονόμετρο φυλάκων και φύλακας ταλαντωτών

• Μέχρι 111 I/O γραμμές γενικού σκοπού, εν μέρει με τα επιλέξιμες κατώτατα όρια και την υστέρηση εισαγωγής

• Υποστηριγμένος από μια μεγάλη σειρά των εργαλείων ανάπτυξης όπως τους γ-μεταγλωττιστές,

Συσκευασίες macroassembler, εξομοιωτές, πίνακες αξιολόγησης, HLL-διορθωτές, προσομοιωτές, Disassemblers συσκευών ανάλυσης λογικής, προγραμματίζοντας πίνακες

• Φορτωτής δολωμάτων -τσιπ

• συσκευασία 144-καρφιτσών MQFP

• 176-καρφίτσα BGA Package1
