ATMEGA164P-20AU - ΕΤΑΙΡΊΑ ATMEL - ΟΚΤΆΜΠΙΤΟΣ ΜΙΚΡΟΕΛΕΓΚΤΉΣ ΜΕ ΤΗΝ ΠΡΟΓΡΑΜΜΑΤΊΣΗΜΗ ΛΆΜΨΗ -ΣΥΣΤΗΜΆΤΩΝ ΨΗΦΙΟΛΈΞΕΩΝ ΤΟΥ 16/32/64 Κ
| Πλήρης φωτισμός: |
ενότητες μικροελεγκτών,μικροελεγκτής μικροτσίπ |
||
|---|---|---|---|
Γρήγορη λεπτομέρεια:
οκτάμπιτος μικροελεγκτής με την προγραμματίσημη λάμψη -συστημάτων ψηφιολέξεων του 16/32/64 Κ
Περιγραφή:
Το ATmega164P/324P/644P είναι ένας χαμηλής ισχύος οκτάμπιτος μικροελεγκτής CMOS βασισμένος στην ενισχυμένη AVR αρχιτεκτονική RISC. Με την εκτέλεση των ισχυρών οδηγιών σε έναν ενιαίο κύκλο ρολογιών, το ATmega164P/324P/644P επιτυγχάνει τις ρυθμοαποδόσεις πλησιάζοντας 1 MIPS ανά MHZ που επιτρέπει στο σχεδιαστή συστημάτων για να βελτιστοποιήσει την κατανάλωση ισχύος εναντίον της ταχύτητας επεξεργασίας.
Εφαρμογές:
• Υψηλής απόδοσης, χαμηλής ισχύος οκτάμπιτος μικροελεγκτής AVR®
• Προηγμένη αρχιτεκτονική RISC
– 131 ισχυρές οδηγίες – η περισσότερη εκτέλεση κύκλων ενιαίος-ρολογιών
– 32 X 8 λειτουργώντας κατάλογοι γενικού σκοπού
– Πλήρως στατική λειτουργία
– Μέχρι ρυθμοαπόδοση 20 MIPS σε 20 MHZ
– -τσιπ 2 πολλαπλασιαστής κύκλων
• Αμετάβλητες μνήμες προγράμματος και στοιχείων
– Ψηφιολέξεις του 16/32/64 Κ της μόνος-προγραμματίσημης λάμψης -συστημάτων
Αντοχή: 10.000 γράψτε/σβήστε τους κύκλους
– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών
Προγραμματισμός -συστημάτων από On-chip Boot το πρόγραμμα
Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία
– Ψηφιολέξεις EEPROM 512B/1K/2K
Αντοχή: 100.000 γράψτε/σβήστε τους κύκλους
– ψηφιολέξεις εσωτερικό SRAM 1/2/4K
– Κλειδαριά προγραμματισμού για την ασφάλεια λογισμικού
• JTAG (IEEE πρότυπα. 1149.1 υποχωρητική) διεπαφή
– Ικανότητες όριο-ανίχνευσης σύμφωνα με τα πρότυπα JTAG
– Το εκτενές -τσιπ διορθώνει την υποστήριξη
– Προγραμματισμός της λάμψης, EEPROM, θρυαλλίδες, και κομμάτια κλειδαριών μέσω της διεπαφής JTAG
• Περιφερειακά χαρακτηριστικά γνωρίσματα
– Δύο οκτάμπιτοι χρονόμετρο/μετρητές με χωριστό Prescalers και συγκρίνει τους τρόπους
– Ένα δεκαεξάμπιτο χρονόμετρο/αντίθετος με χωριστό Prescaler, συγκρίνει τον τρόπο, και συλλαμβάνει τον τρόπο
– Πραγματικός - χρονικός μετρητής με το χωριστό ταλαντωτή
– Έξι κανάλια PWM
– 8 διοχετεύστε, 10 μπιτ ΠΑΧ
Διαφορικός τρόπος με το επιλέξιμο κέρδος σε 1x, 10x ή 200x
– Προσανατολιζόμενη προς το λ$*ψυτε Two-wire τμηματική διεπαφή
– Δύο προγραμματίσημο τμηματικό USART
– Τμηματική διεπαφή κυρίου/σκλάβων SPI
– Προγραμματίσημο χρονόμετρο φυλάκων με το χωριστό ταλαντωτή -τσιπ
– Αναλογικός συγκριτής -τσιπ
– Διακόψτε και ξυπνήστε στην αλλαγή καρφιτσών
• Ειδικά χαρακτηριστικά γνωρίσματα μικροελεγκτών
– Δύναμη-στην αναστοιχειοθέτηση και την προγραμματίσημη Brown-out ανίχνευση
– Εσωτερικός βαθμολογημένος ταλαντωτής RC
– Εξωτερικός και εσωτερικός διακόψτε τις πηγές
– Έξι τρόποι ύπνου: Η μείωση μη απασχόλησης, θορύβου της ΠΑΧ, δύναμη-εκτός από, δύναμη-κατεβάζει, την εφεδρική και εκτεταμένη εφεδρεία
• I/O και συσκευασίες
– 32 προγραμματίσημες I/O γραμμές
– 40 καρφίτσα PDIP, 44 μόλυβδος TQFP, και 44 μαξιλάρι QFN/MLF
• Λειτουργούσες τάσεις
– 1,8 - 5.5V για ATmega164P/324P/644PV
– 2,7 - 5.5V για ATmega164P/324P/644P
• Βαθμοί ταχύτητας
– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V
– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V
• Κατανάλωση ισχύος σε 1 MHZ, 1.8V, 25°C για ATmega164P/324P/644P
– Ενεργός: 338/398/TBD µA
– Δύναμη-κατεβάστε τον τρόπο: 0,035 /0.027/TBD µA
– Δύναμη-εκτός από τον τρόπο: 0,5 /0.5/TBD µA (συμπεριλαμβανομένου 32 του kHz RTC)
Προδιαγραφές:
| Δελτία | ATMEGA164,324,644 (Π, Β) δελτίο ATMEGA164,324,644 (Π, Β) περίληψη |
| Φωτογραφίες προϊόντων | 44-TQFP |
| Ενότητες κατάρτισης προϊόντων | picoPower™ τεχνολογία Εισαγωγή γραμμών παραγωγής MCU megaAVR εισαγωγή |
| Συσκευασία αριθμού ελέγχου προϊόντων | MSL3 σε MSL1 05/Apr/2013 |
| Τυποποιημένη συσκευασία | 160 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | Ενσωματωμένος - μικροελεγκτές |
| Σειρά | AVR® ATmega |
| Συσκευασία | Δίσκος |
| Επεξεργαστής πυρήνων | AVR |
| Μέγεθος πυρήνων | οκτάμπιτος |
| Ταχύτητα | 20MHz |
| Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του Ι το /O | 32 |
| Μέγεθος μνήμης προγράμματος | 16KB (8K Χ 16) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | 512 X 8 |
| Μέγεθος RAM | 1K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.7 Β ~ 5,5 Β |
| Μετατροπείς στοιχείων | A/D 8x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |

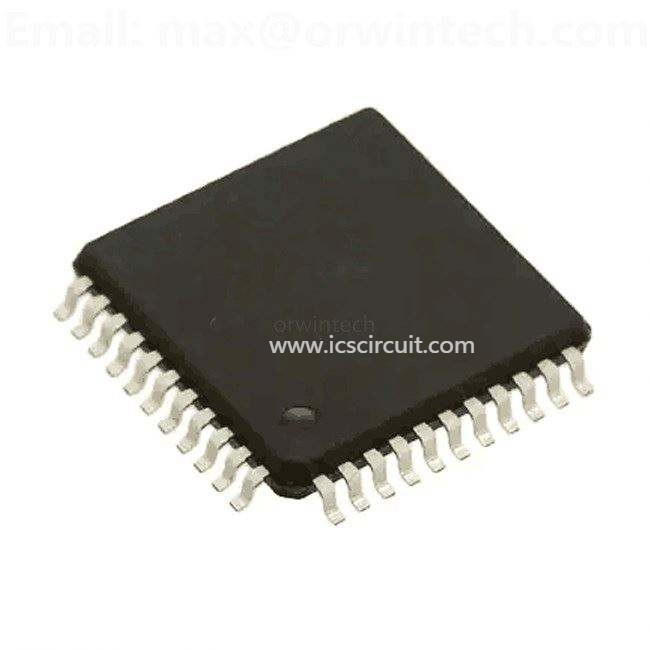

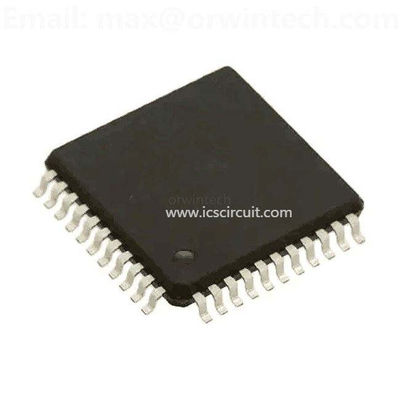

| Συσκευασία/περίπτωση | 44-TQFP |
| Σελίδα καταλόγων | 585 (CN081 PDF) |
| Για τη χρήση με | ATSTK600-RC31-ND - ΚΆΡΤΑ AVR ΔΡΟΜΟΛΌΓΗΣΗΣ STK600 ATSTK600-TQFP44-ND - STK600 SOCKET/ADAPTER 44-TQFP ATSTK600-ND - ΕΞΆΡΤΗΣΗ DEV ΓΙΑ AVR/AVR32 ATAVRISP2-ND - ΠΡΟΓΡΑΜΜΑΤΙΣΤΉΣ AVR ΣΤΟ ΣΎΣΤΗΜΑ |
| Άλλα ονόματα | ATMEGA164P20AU |
