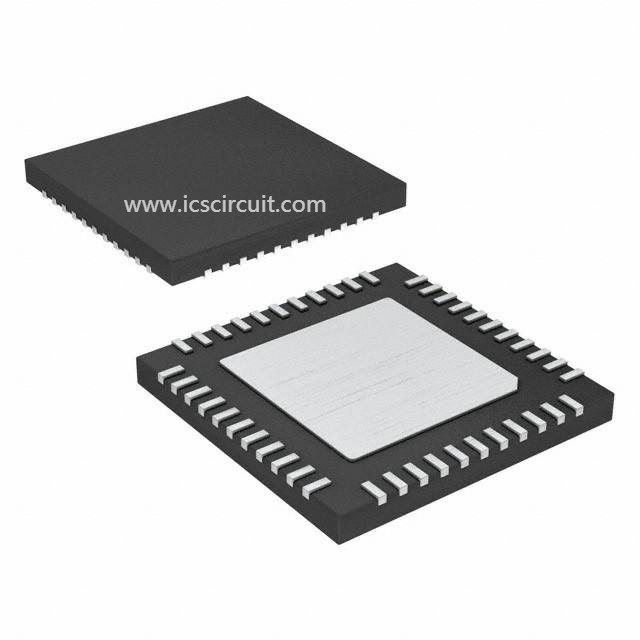

Οκτάμπιτη προγραμματίσημη MCU αστραπιαία σκέψη CMOS με 16 /32/τις ψηφιολέξεις 64K

Γρήγορη λεπτομέρεια:

οκτάμπιτος μικροελεγκτής με την προγραμματίσημη λάμψη -συστημάτων ψηφιολέξεων του 16/32/64 Κ

Περιγραφή:

Το ATmega164P/324P/644P είναι ένας χαμηλής ισχύος οκτάμπιτος μικροελεγκτής CMOS βασισμένος στην ενισχυμένη AVR αρχιτεκτονική RISC. Με την εκτέλεση των ισχυρών οδηγιών σε έναν ενιαίο κύκλο ρολογιών,

Το ATmega164P/324P/644P επιτυγχάνει τις ρυθμοαποδόσεις πλησιάζοντας 1 MIPS ανά MHZ που επιτρέπει στο σχεδιαστή συστημάτων για να βελτιστοποιήσει την κατανάλωση ισχύος εναντίον της ταχύτητας επεξεργασίας.

Το ATmega164P/324P/644P παρέχει τα ακόλουθα χαρακτηριστικά γνωρίσματα: 16/32/64 οι ψηφιολέξεις Κ της προγραμματίσημης λάμψης -συστημάτων με καλληεργημένος-ενώ-γράφουν τις ικανότητες, ψηφιολέξεις EEPROM, 1/2/4K 512B/1K/2K

οι ψηφιολέξεις SRAM, 32 I/O γραμμές γενικού σκοπού, 32 λειτουργώντας κατάλογοι γενικού σκοπού, πραγματικοί - χρόνος αντίθετος (RTC), τρεις εύκαμπτοι χρονόμετρο/μετρητές με συγκρίνουν τους τρόπους και PWM, 2 USARTs, μια ψηφιολέξη προσανατόλισε την τμηματική διεπαφή 2 καλωδίων, 8 διοχετεύστε, 10 μπιτ ΠΑΧ με το προαιρετικό διαφορικό στάδιο εισαγωγής

με το προγραμματίσημο κέρδος, προγραμματίσημο χρονόμετρο φυλάκων με τον εσωτερικό ταλαντωτή, ένας τμηματικός λιμένας SPI, IEEE πρότυπα. 1149.1 η υποχωρητική διεπαφή δοκιμής JTAG, που χρησιμοποιείται επίσης για την πρόσβαση του -τσιπ διορθώνει το σύστημα και προγραμματισμό και έξι επιλέξιμους τρόπους αποταμίευσης δύναμης λογισμικού. Ο μη απασχόλησης τρόπος σταματά την ΚΜΕ επιτρέποντας το SRAM, το χρονόμετρο/τους μετρητές, λιμένας SPI, και διακόπτει το σύστημα για να συνεχίσει. Ο δύναμη-κάτω τρόπος σώζει το περιεχόμενο καταλόγων αλλά παγώνει τον ταλαντωτή, βλαβερός όλες τις άλλες λειτουργίες τσιπ έως ότου διακόπτει ο επόμενος ή η αναστοιχειοθέτηση υλικού. Στον τρόπο Powersave, το ασύγχρονο χρονόμετρο συνεχίζει να τρέχει, επιτρέποντας στο χρήστη για να διατηρήσει μια βάση χρονομέτρων ενώ το υπόλοιπο της συσκευής κοιμάται. Ο τρόπος μείωσης θορύβου της ΠΑΧ σταματά την ΚΜΕ και όλες τις I/O ενότητες εκτός από το ασύγχρονο χρονόμετρο και την ΠΑΧ, για να ελαχιστοποιεί το θόρυβο μετατροπής κατά τη διάρκεια των μετατροπών της ΠΑΧ. Στον εφεδρικό τρόπο, ο ταλαντωτής κρυστάλλου/αντηχείων τρέχει ενώ το υπόλοιπο της συσκευής κοιμάται. Αυτό επιτρέπει το πολύ γρήγορο ξεκίνημα που συνδυάζεται με τη χαμηλής ισχύος κατανάλωση. Στον εκτεταμένο εφεδρικό τρόπο, και ο κύριος ταλαντωτής και το ασύγχρονο χρονόμετρο συνεχίζουν να τρέχουν.

Η συσκευή κατασκευάζεται χρησιμοποιώντας την τεχνολογία αμετάβλητης μνήμης υψηλής πυκνότητας Atmel. Η ISP Onchip λάμψη επιτρέπει στη μνήμη προγράμματος για να είναι επαναπρογραμματισμένο -σύστημα μέσω μιας τμηματικής διεπαφής SPI, από έναν συμβατικό προγραμματιστή αμετάβλητης μνήμης, ή από ένα πρόγραμμα μποτών -τσιπ που τρέχει για τον πυρήνα AVR. Το πρόγραμμα μποτών μπορεί να χρησιμοποιήσει οποιαδήποτε διεπαφή για να μεταφορτώσει το πρόγραμμα εφαρμογής στη αστραπιαία σκέψη εφαρμογής. Το λογισμικό στο τμήμα λάμψης μποτών θα συνεχίσει να τρέχει ενώ το τμήμα λάμψης εφαρμογής ενημερώνεται, υπό τον όρο ότι αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία. Με το συνδυασμό ενός οκτάμπιτου RISC ΚΜΕ με την μόνος-προγραμματίσημη λάμψη -συστημάτων σε ένα μονολιθικό τσιπ, το Atmel ATmega164P/324P/644P είναι ένας ισχυρός μικροελεγκτής που παρέχει μια ιδιαίτερα εύκαμπτη και οικονομικώς αποδοτική λύση σε πολλές ενσωματωμένες εφαρμογές ελέγχου.

Το ATmega164P/324P/644P AVR υποστηρίζεται με μια πλήρη ακολουθία των εργαλείων ανάπτυξης προγράμματος και συστημάτων συμπεριλαμβανομένου: Μεταγλωττιστές Γ, μακρο assembler, διορθωτής προγράμματος/προσομοιωτές, -κύκλωμα

εξομοιωτές, και εξαρτήσεις αξιολόγησης.

Εφαρμογές:

• Υψηλής απόδοσης, χαμηλής ισχύος οκτάμπιτος μικροελεγκτής AVR®

• Προηγμένη αρχιτεκτονική RISC

– 131 ισχυρές οδηγίες – η περισσότερη εκτέλεση κύκλων ενιαίος-ρολογιών

– 32 X 8 λειτουργώντας κατάλογοι γενικού σκοπού

– Πλήρως στατική λειτουργία

– Μέχρι ρυθμοαπόδοση 20 MIPS σε 20 MHZ

– -τσιπ 2 πολλαπλασιαστής κύκλων

• Αμετάβλητες μνήμες προγράμματος και στοιχείων

– Ψηφιολέξεις του 16/32/64 Κ της μόνος-προγραμματίσημης λάμψης -συστημάτων

Αντοχή: 10.000 γράψτε/σβήστε τους κύκλους

– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών

Προγραμματισμός -συστημάτων από On-chip Boot το πρόγραμμα

Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία

– Ψηφιολέξεις EEPROM 512B/1K/2K

Αντοχή: 100.000 γράψτε/σβήστε τους κύκλους

– ψηφιολέξεις εσωτερικό SRAM 1/2/4K

– Κλειδαριά προγραμματισμού για την ασφάλεια λογισμικού

• JTAG (IEEE πρότυπα. 1149.1 υποχωρητική) διεπαφή

– Ικανότητες όριο-ανίχνευσης σύμφωνα με τα πρότυπα JTAG

– Το εκτενές -τσιπ διορθώνει την υποστήριξη

– Προγραμματισμός της λάμψης, EEPROM, θρυαλλίδες, και κομμάτια κλειδαριών μέσω της διεπαφής JTAG

• Περιφερειακά χαρακτηριστικά γνωρίσματα

– Δύο οκτάμπιτοι χρονόμετρο/μετρητές με χωριστό Prescalers και συγκρίνει τους τρόπους

– Ένα δεκαεξάμπιτο χρονόμετρο/αντίθετος με χωριστό Prescaler, συγκρίνει τον τρόπο, και συλλαμβάνει τον τρόπο

– Πραγματικός - χρονικός μετρητής με το χωριστό ταλαντωτή

– Έξι κανάλια PWM

– 8 διοχετεύστε, 10 μπιτ ΠΑΧ

Διαφορικός τρόπος με το επιλέξιμο κέρδος σε 1x, 10x ή 200x

– Προσανατολιζόμενη προς το λ$*ψυτε Two-wire τμηματική διεπαφή

– Δύο προγραμματίσημο τμηματικό USART

– Τμηματική διεπαφή κυρίου/σκλάβων SPI

– Προγραμματίσημο χρονόμετρο φυλάκων με το χωριστό ταλαντωτή -τσιπ

– Αναλογικός συγκριτής -τσιπ

– Διακόψτε και ξυπνήστε στην αλλαγή καρφιτσών

• Ειδικά χαρακτηριστικά γνωρίσματα μικροελεγκτών

– Δύναμη-στην αναστοιχειοθέτηση και την προγραμματίσημη Brown-out ανίχνευση

– Εσωτερικός βαθμολογημένος ταλαντωτής RC

– Εξωτερικός και εσωτερικός διακόψτε τις πηγές

– Έξι τρόποι ύπνου: Η μείωση μη απασχόλησης, θορύβου της ΠΑΧ, δύναμη-εκτός από, δύναμη-κατεβάζει, εφεδρικό

και εκτεταμένη εφεδρεία

• I/O και συσκευασίες

– 32 προγραμματίσημες I/O γραμμές

– 40 καρφίτσα PDIP, 44 μόλυβδος TQFP, και 44 μαξιλάρι QFN/MLF

• Λειτουργούσες τάσεις

– 1,8 - 5.5V για ATmega164P/324P/644PV

– 2,7 - 5.5V για ATmega164P/324P/644P

• Βαθμοί ταχύτητας

– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V

– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V

•Κατανάλωση ισχύος σε 1 MHZ, 1.8V, 25°C για ATmega164P/324P/644P

– Ενεργός: 338/398/TBD µA

– Δύναμη-κατεβάστε τον τρόπο: 0,035 /0.027/TBD µA

• Δύναμη-εκτός από τον τρόπο: 0,5 /0.5/TBD µA (συμπεριλαμβανομένου 32 του kHz RTC)
