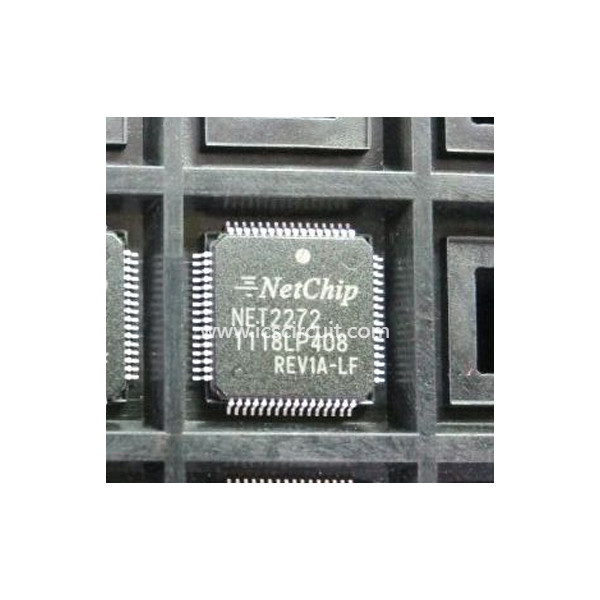

Net2272rev1a-LF τοπικό λεωφορείο σε Usb 2,0 περιφερειακός ελεγκτής γεια-ταχύτητας

Γρήγορη λεπτομέρεια:

Τοπικό λεωφορείο σε USB 2,0 περιφερειακός ελεγκτής γεια-ταχύτητας

Περιγραφή:

Το τοπικό λεωφορείο NET2272 της τεχνολογίας PLX στην γεια-ταχύτητα USB 2,0 περιφερειακός ελεγκτής σχεδιάζεται για τις εφαρμογές μικρής δύναμης και υψηλής επίδοσης.

Οι χαμηλής ισχύος απαιτήσεις NET2272 (186mW ενεργό, εφεδρεία 8.1µW) το καθιστούν ιδανικό για τις λεωφορείο-τροφοδοτημένες ή με μπαταρίες εφαρμογές. Λεωφορείο-τροφοδοτημένες οι USB συσκευές επιτρέπονται για να σύρουν ένα μέγιστο 500mA (σύμφωνα με την προδιαγραφή USB) του λειτουργούντος ρεύματος από το PC μέσω του καλωδίου USB. Η μικρή δύναμη NET2272 καθιστά αυτήν την απαίτηση εύκολη να υποστηρίξει. Επιπλέον, η μεταβλητή I/O τάση NET2272 (1.8V σε 5V) το καθιστά εύκολο να συνδέσει με άλλα χαμηλής ισχύος συστατικά.

Το NET2272 χαρακτηρίζει τις υψηλότερες συνεχείς ταχύτητες μεταφοράς δεδομένων σε USB – μέχρι 40Mbytes/sec. Ένας προαιρετικός διασπασμένος τρόπος λεωφορείων επιτρέπει την ταυτόχρονη πρόσβαση DMA και ΚΜΕ στο NET2272. Σε αυτόν τον τρόπο, ο εξωτερικός ελεγκτής DMA συνδέεται με ανώτερα 8 μπιτ του λεωφορείου στοιχείων, ενώ η τοπική ΚΜΕ είναι συνδέει με τα χαμηλότερα 8 μπιτ του λεωφορείου στοιχείων. Ενώ οι συναλλαγές DMA πραγματοποιούνται, η τοπική ΚΜΕ μπορεί ταυτόχρονα να έχει πρόσβαση σε οποιοδήποτε απομονωτή σημείου τέλους που δεν περιλαμβάνει το DMA.

Το δυναμικό εικονικό σημείο τέλους Technology™ NET2272 πραγματοποηεί το μέγιστο αριθμό σημείων τέλους (30) που επιτρέπονται από την προδιαγραφή USB. Αυτό το χαρακτηριστικό γνώρισμα παρέχει την ευελιξία για τις εφαρμογές για να καθοδηγηθούν τα διαφορετικά στοιχεία μέσω των διαφορετικών σημείων τέλους για να βελτιώσει τη ποιότητα εξυπηρέτησης και την ευκολία του σχεδίου.

Εφαρμογές:

Επισκόπηση

- 8/16bit το τοπικό λεωφορείο συνδέει gluelessly με το περισσότερο ΚΜΕ, DSPs, και τους ελεγκτές DMA

- Γεια-ταχύτητα USB 2,0 περιφερειακός λιμένας

- Η υποστήριξη DMA διευκολύνει τις μεταφορές δεδομένων σε 480 Mbps

- Υψηλή ισόχρονη υποστήριξη εύρους ζώνης

- Χαμηλής ισχύος ιδανικό απαιτήσεων (186mW) για USB λεωφορείο-που τροφοδοτείται

Λειτουργία

- Χαμηλότερη εφεδρική δύναμη στην κατηγορία του (8.1µW)

- Μεταβλητή I/O τάση (1.8V σε 5V)

- Αμόλυβδη συσκευασία

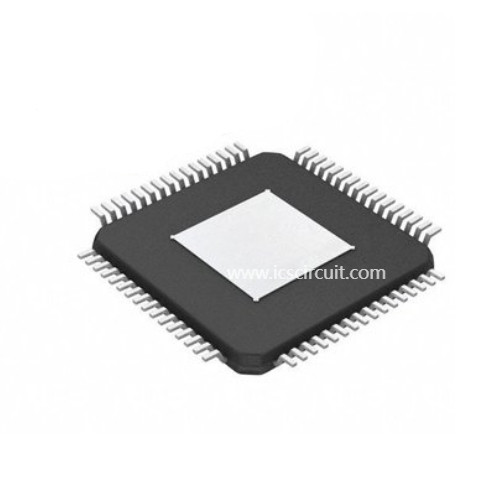

- συσκευασία 64-καρφιτσών TQFP 10x10mm

- 6x6mm, συσκευασία 64-σφαιρών BGA

ƒ διεπαφή γεια-ταχύτητας USB 2,0

- USB 2,0 περιφερειακή διεπαφή

- Γεια-ταχύτητα USB με συνεχής

Εύρος ζώνης μέχρι 40MBytes/sec (σε 480 εκρήξεις Mbps)

- Προς τα πίσω συμβατό σύστημα στις πλήρεις συνδέσεις ταχύτητας USB

- Χρησιμοποιήστε μέχρι 30 ανεξάρτητο USB

Σημεία τέλους που χρησιμοποιούν δυναμικό εικονικό

Τεχνολογία TM σημείου τέλους

- Υποστήριξη για μαζικός, ισόχρονος, και

Διακόψτε τα σημεία τέλους

- Ενσωματωμένο PHY
