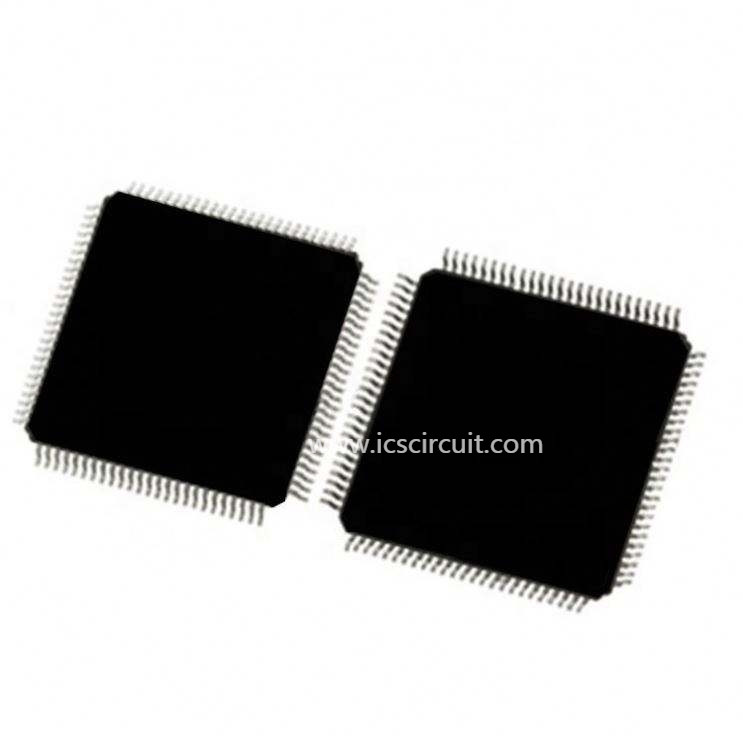

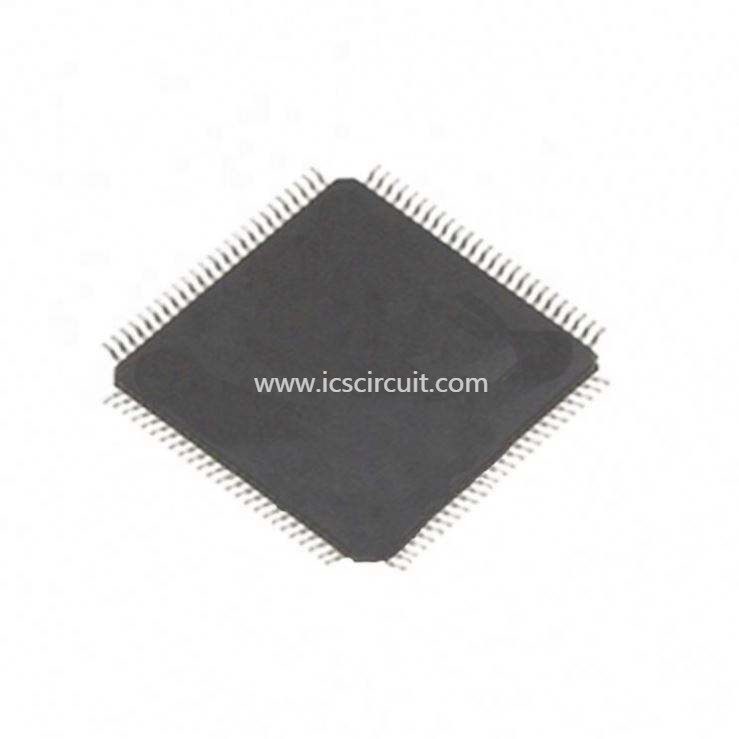

Ολοκληρωμένα κυκλώματα ελεγκτών τσιπ VDD S1D13503F00A200 LCD ολοκληρωμένου κυκλώματος υπολογιστών RAM

Γρήγορη λεπτομέρεια:

Ολοκληρωμένα κυκλώματα ελεγκτών LCD

Περιγραφή:

Η σειρά S1D13305 είναι ένα ολοκληρωμένο κύκλωμα ελεγκτών που μπορεί να επιδείξει το κείμενο και τη γραφική παράσταση στην επιτροπή LCD.

Η σειρά S1D13305 μπορεί να επιδείξει το βαλμένο σε στρώσεις κείμενο και τη γραφική παράσταση, να τυλίξει την επίδειξη σε οποιαδήποτε κατεύθυνση και να χωρίσει την επίδειξη στις πολλαπλάσιες οθόνες.

Η σειρά S1D13305 αποθηκεύει το κείμενο, τους κώδικες χαρακτήρα και τα απευθυνόμενα με σημεία στοιχεία γραφικής παράστασης στην εξωτερική μνήμη απομονωτών πλαισίων.

Οι λειτουργίες ελεγκτών επίδειξης περιλαμβάνουν τη μεταφορά των στοιχείων από το μικροεπεξεργαστή ελέγχου στη μνήμη απομονωτών, ανάγνωση των στοιχείων μνήμης, μετατροπή των στοιχείων στα εικονοκύτταρα επίδειξης και παραγωγή των σημάτων συγχρονισμού για τη μνήμη απομονωτών, επιτροπή LCD.

Η σειρά S1D13305 έχει μια εσωτερική γεννήτρια χαρακτήρα με 160, 5 χαρακτήρες εικονοκυττάρου × 7 στο εσωτερικό ROM μασκών.

Οι γεννήτριες χαρακτήρα υποστηρίζουν μέχρι 64, 8 × 16 χαρακτήρες εικονοκυττάρου στο εξωτερικό RAM γεννητριών χαρακτήρα και μέχρι 256, 8 χαρακτήρες εικονοκυττάρου × 16 στο εξωτερικό ROM γεννητριών χαρακτήρα.

Εφαρμογές:

• Κείμενο, γραφική παράσταση και συνδυασμένο κείμενο/τρόποι επίδειξης γραφικής παράστασης

• Τρεις επικαλύπτοντας οθόνες στον τρόπο γραφικής παράστασης

• Μέχρι 640 × 256 ψήφισμα οθόνης εικονοκυττάρου LCD

• Προγραμματίσημος έλεγχος δρομέων

• Ομαλό οριζόντιο και κάθετο να τυλίξει του συνόλου ή μέρους της επίδειξης

• 1/2-καθήκον στην κίνηση 1/256-καθήκοντος LCD

• Μέχρι 640 × 256 μνήμη ψηφίσματος οθόνης εικονοκυττάρου LCD

• 160, 5 χαρακτήρες εικονοκυττάρου × 7 στο εσωτερικό μάσκα-προγραμματισμένο ROM γεννητριών χαρακτήρα

• Μέχρι 64, 8 χαρακτήρες εικονοκυττάρου × 16 στο εξωτερικό RAM γεννητριών χαρακτήρα

• Μέχρι 256, 8 χαρακτήρες εικονοκυττάρου × 16 στο εξωτερικό ROM γεννητριών χαρακτήρα

• 6800 και 8080 διεπαφές οικογενειακών μικροεπεξεργαστών

• Χαμηλής ισχύος λειτουργούν ρεύμα κατανάλωση-3,5 μΑ

(VDD = 3.5V), 0,05 εφεδρικό ρεύμα µA

• Συσκευασία

Προδιαγραφές:
