ΤΣΙΠ X5043PZ - ΕΤΑΙΡΊΑ ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΑΣΤΡΑΠΙΑΊΑΣ ΣΚΈΨΗΣ INTERSIL - ΕΠΌΠΤΗΣ ΚΜΕ ΜΕ 4K SPI EEPROM
Γρήγορη λεπτομέρεια:
Επόπτης ΚΜΕ με 4K SPI EEPROM
Περιγραφή:
Αυτές οι συσκευές συνδυάζουν τέσσερις δημοφιλείς λειτουργίες, δύναμη-στον έλεγχο αναστοιχειοθέτησης, χρονόμετρο φυλάκων, επίβλεψη τάσης ανεφοδιασμού, και η κλειδαριά φραγμών προστατεύει την τμηματική μνήμη EEPROM σε μια συσκευασία. Αυτός ο συνδυασμός χαμηλώνει το κόστος συστημάτων, μειώνει τις διαστημικές απαιτήσεις πινάκων, και αυξάνει την αξιοπιστία.
Η εφαρμογή της δύναμης στη συσκευή ενεργοποιεί το δύναμη-επάνω επαναρυθμισμένο κύκλωμα που κρατά RESET/RESET ενεργό για μια χρονική περίοδο. Αυτό επιτρέπει στην παροχή ηλεκτρικού ρεύματος και τον ταλαντωτή για να σταθεροποιήσει προτού να εκτελέσει ο επεξεργαστής τον κώδικα.
Το χρονόμετρο φυλάκων παρέχει έναν ανεξάρτητο μηχανισμό προστασίας για τους μικροελεγκτές. Όταν ο μικροελεγκτής αποτυγχάνει να ξαναξεκινήσει ένα χρονόμετρο μέσα σε ένα επιλέξιμο χρονικό έξω διάστημα, η συσκευή ενεργοποιεί το σήμα RESET/RESET. Ο χρήστης επιλέγει το διάστημα από τρεις προετοιμασμένες τιμές. Μόλις επιλεχτεί, το διάστημα δεν αλλάζει, ακόμα και μετά από την ανακύκλωση της δύναμης.
Τα χαμηλά VCC στοιχεία κυκλώματος ανίχνευσης της συσκευής προστατεύουν το σύστημα του χρήστη από τους όρους χαμηλής τάσης, επαναρυθμίζοντας το σύστημα όταν δείχνουν VCC πτώσεις κάτω από το ελάχιστο VCC ταξίδι.
RESET/RESET βεβαιώνεται μέχρι VCC επιστροφές στο κατάλληλο λειτουργούν επίπεδο και σταθεροποιεί. Τέσσερα ο βιομηχανικά τυποποιημένος VTRIPthresholds είναι διαθέσιμος, εντούτοις, μοναδικά κυκλώματα Intersil επιτρέπει στο κατώτατο όριο για να επαναπρογραμματιστεί για να καλύψει τις απαιτήσεις συνήθειας ή για να καθορίσει με ακρίβεια τη μεγάλη μονάδα για τις εφαρμογές που απαιτούν την υψηλότερη ακρίβεια.
Η μερίδα μνήμης της συσκευής είναι μια παρουσίαση σε συνέχειες CMOS
Σειρά EEPROM με την προστασία κλειδαριών φραγμών Intersil. Η σειρά οργανώνεται εσωτερικά ως 512 X 8. Η συσκευή χαρακτηρίζει ένα τμηματικό περιφερειακό πρωτόκολλο διεπαφών (SPI) και λογισμικού επιτρέποντας τη λειτουργία σε ένα απλό τετρασύρματο λεωφορείο.
Η συσκευή χρησιμοποιεί το ιδιόκτητο άμεσο κύτταρο Write™ Intersil, που παρέχει μια ελάχιστη αντοχή 100.000 κύκλων και μια ελάχιστη διατήρηση στοιχείων 100 ετών.
Εφαρμογές:
• Χαμηλή VCC ανίχνευση και επαναρυθμισμένος ισχυρισμός
- Τέσσερις τυποποιημένες τάσεις 4.63V, 4.38V, 2.93V, 2.63V κατώτατων ορίων αναστοιχειοθέτησης
- Επαναπρογραμματίστε χαμηλή VCC επαναρυθμισμένη τάση κατώτατων ορίων χρησιμοποιώντας την ειδική ακολουθία προγραμματισμού.
- Σήμα αναστοιχειοθέτησης έγκυρο σε VCC = 1V
• Επιλέξιμο χρονόμετρο χρονικών έξω φυλάκων
• Μακριά διάρκεια ζωής μπαταρίας με τη χαμηλής ισχύος κατανάλωση
- <50>
- <10>
• 4Kbits eeprom-1M γράψτε την αντοχή κύκλων
• Εκτός από τα κρίσιμα στοιχεία με τη μνήμη Lock™ φραγμών
- Προστατεύστε το 1/4, το 1/2, όλα ή καμίας από τη σειρά EEPROM
• Ενσωματωμένος αμελής γράφει την προστασία
- Γράψτε επιτρέπει το σύρτη
- Γράψτε - προστατεύστε την καρφίτσα
• Διεπαφή SPI - ποσοστό ρολογιών 3.3MHz
• Ελαχιστοποιήστε το χρόνο προγραμματισμού
- 16-ψηφιολέξη η σελίδα γράφει τον τρόπο
- 5ms γράφουν το κύκλος ζωών (χαρακτηριστικό)
• Διαθέσιμες συσκευασίες
- 8 LD MSOP, 8 LD SOIC, 8 LD PDIP
- 14 LD TSSOP
• PB-ελεύθερος συν ανοπτήστε διαθέσιμο (RoHS υποχωρητικό)
Προδιαγραφές:
| Δελτία | X5043, X5045 |

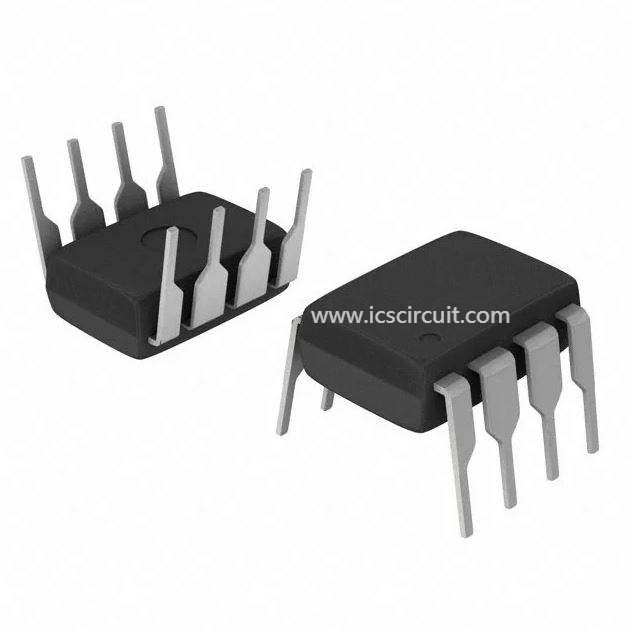

| Φωτογραφίες προϊόντων | 8-ΕΜΒΥΘΙΣΗ |
| Τυποποιημένη συσκευασία | 50 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | PMIC - Επόπτες |
| Σειρά | - |
| Συσκευασία | Σωλήνας |
| Τύπος | Απλή αναστοιχειοθέτηση/δύναμη-στην αναστοιχειοθέτηση |
| Αριθμός τάσεων ελεγχόμενων | 1 |
| Παραγωγή | Ανοικτός αγωγός ή ανοικτός συλλέκτης |
| Αναστοιχειοθέτηση | Ενεργός χαμηλός |
| Διάλειμμα αναστοιχειοθέτησης | 100 κα ελάχιστο |
| Τάση - κατώτατο όριο | 4.38V |
| Λειτουργούσα θερμοκρασία | 0°C ~ 70°C |
| Τοποθετώντας τύπος | Μέσω της τρύπας |
| Συσκευασία/περίπτωση | 8-ΕΜΒΥΘΙΣΗ (0,300», 7.62mm) |
| Συσκευασία συσκευών προμηθευτών | 8-PDIP |
