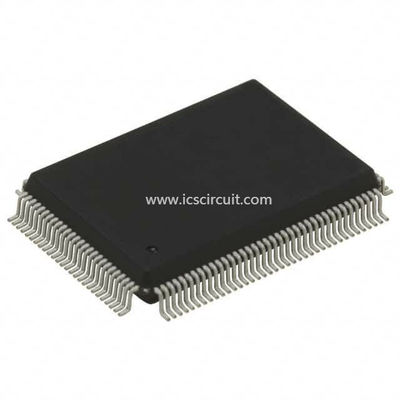

KS8993MI ενσωματωμένο SMI τσιπ 128 BFQFP 3 λιμένας 10/100 ολοκληρωμένου κυκλώματος αστραπιαίας σκέψης διοικούμενα

ΕΝΣΩΜΑΤΩΜΈΝΟΣ MICREL 3-ΛΙΜΈΝΑΣ 10/100 ΔΙΟΙΚΟΎΜΕΝΟ ΤΣΙΠ 128-BFQFP KS8993MI ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΑΣΤΡΑΠΙΑΊΑΣ ΣΚΈΨΗΣ

Γρήγορη λεπτομέρεια:

Ενσωματωμένος 3-λιμένας 10/100 διοικούμενος ενσωματωμένος 3-λιμένας 10/100 διοικούμενος


Περιγραφή:

Το KS8993M, ένα ιδιαίτερα ενσωματωμένο στρώμα 2 διοικούμενος διακόπτης, σχεδιάζεται για τη χαμηλή αρίθμηση λιμένων, κόστος-ευαίσθητα συστήματα 10/100 διακοπτών Mbps. Προσφέρει ένα εκτενές χαρακτηριστικό γνώρισμα καθορισμένο που μετρητές βάσεων περιλαμβάνει την ετικέττα/λιμένας-βασισμένο VLAN, της προτεραιότητας, της διαχείρισης ποιότητας εξυπηρέτησης (QoS), των διοικητικών πληροφοριών (MIB), διεπαφές ελέγχου MII/SNI, και ΚΜΕ/στοιχείων για να εξετάσει αποτελεσματικά και τις τρέχουσες και αναδυόμενες γρήγορες εφαρμογές Ethernet.
Το KS8993M περιέχει δύο 10/100 πομποδέκτης με κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας χαμηλής ισχύος τεχνολογία ανάμεικτων μηνυμάτων, τρεις μονάδες ελέγχου προσπέλασης μέσων (MAC), ένα ύφασμα μεγάλων non-blocking διακοπτών, μια αφιερωμένη μηχανή συμβούλευσης διευθύνσεων, και μια μνήμη απομονωτών πλαισίων -τσιπ.
Και οι δύο μονάδες PHY υποστηρίζουν το 10base-τ και 100BASETX. Επιπλέον, μια από τη μονάδα PHY υποστηρίζει 100base-FX.
Το KS8993ML είναι η ενιαία έκδοση ανεφοδιασμού με όλα τα ίδια πλούσια χαρακτηριστικά γνωρίσματα του KS8993M.


Εφαρμογές:

• Αποδεδειγμένος ενσωματωμένος 3-λιμένας 10/100 διακόπτης Ethernet
– 2$ος διακόπτης παραγωγής με τρία MACs και δύο PHYs πλήρως υποχωρητικό IEEE 802.3u στα πρότυπα
– Το Non-blocking ύφασμα διακοπτών βεβαιώνει το γρήγορο πακέτο
παράδοση με τη χρησιμοποίηση ενός πίνακα συμβούλευσης διευθύνσεων 1K MAC και μιας αποθήκευσης και μεταβίβασης αρχιτεκτονικής
– Σύνολο - διπλός IEEE 802.3x έλεγχος ροής (μικρή διακοπή) με την επιλογή τρόπου δύναμης
– Ημιαμφίδρομος έλεγχος ροής πίσω πίεσης
– Η αυτόματη διασταύρωση mdi/mdi-Χ με θέτει εκτός λειτουργίας και επιτρέπει την επιλογή
– Υποστήριξη 100base-FX στο λιμένα 1
– MII διεπαφή υποστηρίζει και τον τρόπο της MAC και τον τρόπο PHY
– τμηματική υποστήριξη διεπαφών δικτύων 7 καλωδίων (SNI) για την κληρονομιά MAC
– Υποστήριξη δεικτών των περιεκτικών οδηγήσεων για τη σύνδεση, τη δραστηριότητα, πλήρεις/ημιαμφίδρομες και τη 10/100 ταχύτητα
• Περιεκτική πρόσβαση καταλόγων διαμόρφωσης
– Τμηματική διοικητική διεπαφή (SMI) σε όλους τους εσωτερικούς καταλόγους
– MII διοικητική (MIIM) διεπαφή στους καταλόγους PHY
– SPI και I2
Διεπαφή Γ σε όλους τους εσωτερικούς καταλόγους
– Το δέσιμο καρφιτσών I/0 και EEPROM για να προγραμματίσουν τους εκλεκτικούς καταλόγους μέσα ο τρόπος διακοπτών
– Κατάλογοι ελέγχου διαμορφώσιμοι στα πεταχτά (portpriority, 802.1p/d/q,…)
• Υποστήριξη καθορισμού προτεραιοτήτων πακέτων QoS/μαρουλιών
– Ανά λιμένα, 802.1p και diffServ-βασισμένος
– Επαν-χαρτογράφηση του τομέα προτεραιότητας 802.1p ανά βάση λιμένων
• Προηγμένα χαρακτηριστικά γνωρίσματα διακοπτών
– IEEE 802.1q VLAN υποστήριξη μέχρι και 16 ομάδες (μεγάλη έκταση της ταυτότητας VLAN)
– Ετικέττα/untag επιλογές ταυτότητας VLAN, ανά βάση λιμένων
– IEEE 802.1p/q εισαγωγή ή αφαίρεση ετικεττών στο α ανά βάση λιμένων (έξοδος)
– Προγραμματίσημο ποσοστό που περιορίζει από 0Mbps
100Mbps στο λιμένα εισόδου και εξόδου, τις επιλογές ποσοστού για την υψηλή και χαμηλή προτεραιότητα ανά βάση λιμένων
– Προστασία θύελλας ραδιοφωνικής μετάδοσης με τον έλεγχο % (σφαιρικό και ανά βάση λιμένων)
– IEEE 802.1d που εκτείνεται - υποστήριξη πρωτοκόλλου δέντρων
– Προς τα πάνω ειδικός τρόπος επικόλλησης για να ενημερώσει τον επεξεργαστή ποιος λιμένας εισόδου λαμβάνει το πακέτο
– Να κατασκοπεύσει IGMP v1/v2 υποστήριξη για το πολλαπλής διανομής φιλτράρισμα πακέτων
– Διπλός-κολλώντας υποστήριξη


Προδιαγραφές:
