ΤΣΙΠ AT25F4096W-10SU-2.7 - ΕΤΑΙΡΊΑ ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΑΣΤΡΑΠΙΑΊΑΣ ΣΚΈΨΗΣ ATMEL - ΤΜΗΜΑΤΙΚΉ ΜΝΉΜΗ 4M SPI
Γρήγορη λεπτομέρεια:
ΤΜΗΜΑΤΙΚΉ ΜΝΉΜΗ 4M SPI
Περιγραφή:
Το AT25F4096 παρέχει 4.194.304 μπιτ της τμηματικής reprogrammable αστραπιαίας σκέψης που οργανώνεται ως 524.288 λέξεις 8 μπιτ κάθε. Η συσκευή βελτιστοποιείται για τη χρήση σε πολλές βιομηχανικές και εμπορικές εφαρμογές όπου η χαμηλής ισχύος και χαμηλής τάσης λειτουργία είναι ουσιαστική. Το AT25F4096 είναι διαθέσιμο σε μια εξοικονόμηση χώρου 8 συσκευασία μολύβδου EIAJ SOIC.
Εφαρμογές:
• Τμηματικό περιφερειακό συμβατό σύστημα διεπαφών (SPI)
• Τρόποι υποστηρίξεων SPI 0 (0,0) και 3 (1,1)
– Το δελτίο περιγράφει τον τρόπο 0 λειτουργία
• 20 ποσοστό ρολογιών MHZ
• Τρόπος ψηφιολέξεων και τρόπος σελίδων 256 ψηφιολέξεων για τις διαδικασίες προγράμματος
• Αρχιτεκτονική τομέα:
– Οκτώ τομείς με τις ψηφιολέξεις 64K κάθε ένας (4M)
– 256 σελίδες ανά τομέα
• Τρόπος προσδιορισμού προϊόντων
• Χαμηλής τάσης λειτουργία
– 2,7 (VCC = 2.7V σε 3.6V)
• Ο τομέας γράφει την προστασία
– Προστατεύστε το 1/8, το 1/4, το 1/2 ή την ολόκληρη σειρά
• Γράψτε - προστατεύστε την καρφίτσα (WP) και γράψτε θέτει εκτός λειτουργίας τις οδηγίες και για τη προστασία δεδομένων υλικού και λογισμικού
• Μόνος-χρονομετρημένος κύκλος προγράμματος (30 µs/Byte χαρακτηριστικά)
• Ο μόνος-χρονομετρημένος τομέας σβήνει τον κύκλο (1 δευτερόλεπτο/τομέας χαρακτηριστικοί)
• Ενιαίος κύκλος που επαναπρογραμματίζει (σβήστε και πρόγραμμα) για τον κατάλογο θέσης
• Υψηλή αξιοπιστία
– Αντοχή: 10.000 γράψτε τους κύκλους χαρακτηριστικούς
• 8 μόλυβδος EIAJ SOIC
Προδιαγραφές:
| Δελτία | AT25F4096 |

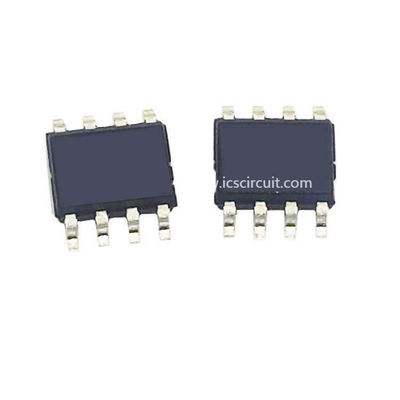

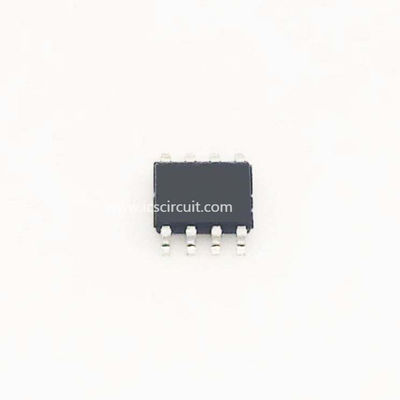

| Φωτογραφίες προϊόντων | 8-SOIC |
| Τυποποιημένη συσκευασία | 94 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | Μνήμη |
| Σειρά | - |
| Συσκευασία | Σωλήνας |
| Σχήμα - μνήμη | ΛΑΜΨΗ |
| Τύπος μνήμης | ΛΑΜΨΗ |
| Μέγεθος μνήμης | 4M (512K Χ 8) |
| Ταχύτητα | 33MHz |
| Διεπαφή | Παρουσίαση σε συνέχειες SPI |
| Τάση - ανεφοδιασμός | 2.7 Β ~ 3,6 Β |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Συσκευασία/περίπτωση | 8-SOIC (πλάτος 0,154», 3.90mm) |
| Συσκευασία συσκευών προμηθευτών | 8-SOIC |
| Σελίδα καταλόγων | 1090 (CN081 PDF) |
