ΤΣΙΠ AT32UC3A1128-AUT - ΕΤΑΙΡΊΑ ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ ΑΣΤΡΑΠΙΑΊΑΣ ΣΚΈΨΗΣ ATMEL - ΤΡΙΑΝΤΑΔΥΆΜΠΙΤΟΣ ΜΙΚΡΟΕΛΕΓΚΤΉΣ AVR32
Γρήγορη λεπτομέρεια:
AVR32 τριανταδυάμπιτος μικροελεγκτής
Περιγραφή:
Το AT32UC3A είναι ένας πλήρης μικροελεγκτής σύστημα--τσιπ βασισμένος στο AVR32 UC RISC
επεξεργαστής που τρέχει στις συχνότητες μέχρι 66 MHZ. AVR32 UC είναι ένα υψηλής απόδοσης τριανταδυάμπιτο RISC
πυρήνας μικροεπεξεργαστών, που σχεδιάζεται για τις κόστος-ευαίσθητες ενσωματωμένες εφαρμογές, με την ιδιαίτερη έμφαση στη χαμηλής ισχύος κατανάλωση, την υψηλές πυκνότητα και τη υψηλή επίδοση κώδικα.
Ο επεξεργαστής εφαρμόζει μια μονάδα προστασίας μνήμης (MPU) και ένας γρήγορος και ένας εύκαμπτος διακόπτει τον ελεγκτή για την υποστήριξη των σύγχρονων λειτουργικών συστημάτων και των σε πραγματικό χρόνο λειτουργικών συστημάτων. Υψηλότερος
οι ικανότητες υπολογισμού είναι επιτεύξιμες χρησιμοποιώντας ένα πλούσιο σύνολο οδηγιών DSP.
Το AT32UC3A ενσωματώνει τις μνήμες λάμψης -τσιπ και SRAM για την ασφαλή και γρήγορη πρόσβαση.
Για τις εφαρμογές που απαιτούν την πρόσθετη μνήμη, μια εξωτερική διεπαφή μνήμης παρέχεται επάνω
AT32UC3A0 παράγωγα.
Ο περιφερειακός ελεγκτής πρόσβασης άμεσης μνήμης επιτρέπει τις μεταφορές δεδομένων μεταξύ των περιφερειακών μονάδων και των μνημών χωρίς συμμετοχή επεξεργαστών. PDCA μειώνει δραστικά τα γενικά έξοδα επεξεργασίας που τα συνεχή και μεγάλα ρεύματα στοιχείων μεταξύ των ενοτήτων μέσα στο MCU.
Το PowerManager βελτιώνει την ευελιξία και την ασφάλεια σχεδίου: ο Brown-Out -τσιπ ανιχνευτής
ελέγχει την παροχή ηλεκτρικού ρεύματος, τα τρεξίματα ΚΜΕ από τον ταλαντωτή -τσιπ RC ή από μια από τις εξωτερικές πηγές ταλαντωτών, ένας πραγματικός - το χρονικό ρολόι και το σχετικό χρονόμετρό του παρακολουθούν του χρόνου.
Το χρονόμετρο/αντίθετος περιλαμβάνει τρία ίδιο δεκαεξάμπιτο χρονόμετρο/τα αντίθετα κανάλια. Κάθε κανάλι μπορεί να προγραμματιστεί ανεξάρτητα για να εκτελέσει τη μέτρηση συχνότητας, τον υπολογισμό γεγονότος, τη μέτρηση διαστήματος, την παραγωγή σφυγμού, το συγχρονισμό καθυστέρησης και τη διαμόρφωση πλάτους σφυγμού.
Οι ενότητες PWM παρέχουν σε επτά ανεξάρτητα κανάλια πολλές επιλογές διαμόρφωσης
συμπεριλαμβανομένης της πολικότητας, ευθυγράμμιση ακρών και έλεγχος μη επικάλυψης κυματοειδούς. Ένα κανάλι PWM μπορεί
μετατροπές της ΠΑΧ ώθησης για τις ακριβέστερες στενές εφαρμογές ελέγχου βρόχων.
Το AT32UC3A χαρακτηρίζει επίσης πολλές διεπαφές επικοινωνίας για την επικοινωνία εντατική
εφαρμογές. Εκτός από τις τυποποιημένες τμηματικές διεπαφές όπως UART, SPI ή TWI, άλλες διεπαφές όπως τον εύκαμπτους σύγχρονους τμηματικούς ελεγκτή, USB και Ethernet MAC είναι διαθέσιμο.
Ο σύγχρονος τμηματικός ελεγκτής παρέχει την εύκολη πρόσβαση στα τμηματικά πρωτόκολλα επικοινωνίας και τα ακουστικά πρότυπα όπως I2S.
Η διεπαφή συσκευών πλήρης-ταχύτητας USB 2,0 υποστηρίζει διάφορες κατηγορίες USB συγχρόνως
χάρι στην πλούσια διαμόρφωση τελικού σημείου. -ο-πηγαίνετε (OTG) διεπαφή οικοδεσποτών επιτρέπει στη συσκευή όπως έναν δίσκο λάμψης USB ή έναν εκτυπωτή USB για να συνδεθεί άμεσα με τον επεξεργαστή.
Η διεπαφή μέσο-ανεξάρτητων (MII) και μειωμένος MII (RMII) 10/100 ενότητα Ethernet MAC
παρέχει τις λύσεις -τσιπ για τις δίκτυο-συνδεμένες συσκευές.
AT32UC3A ενσωματώνει έναν δεσμό που 2,0 κατηγορίας 2+ -τσιπ διορθώνουν το σύστημα (OCD), με μη-παρεισφρητικό
σε πραγματικό χρόνο ίχνος, ανάγνωσης-γραφής πρόσβαση μνήμης πλήρης-ταχύτητας εκτός από το βασικό έλεγχο χρόνου εκτέλεσης.
Εφαρμογές:
• Υψηλή επίδοση, χαμηλής ισχύος τριανταδυάμπιτος μικροελεγκτής AVR®32 UC
– Συμπαγής οδηγία ενιαίος-κύκλων RISC καθορισμένη συμπεριλαμβανομένου του συνόλου οδηγίας DSP
– Καλληεργημένος-τροποποιώ-γράψτε τις οδηγίες και τον ατομικό χειρισμό κομματιών
– Μέχρι συχνότητα ρολογιών 66 MHZ με 1,24 DMIPS/MHz
– Μονάδα προστασίας μνήμης
• Σύστημα κίνησης λεωφορείων πολυ-ιεραρχίας
– Υψηλής απόδοσης μεταφορές δεδομένων στα χωριστά λεωφορεία για την αυξανόμενη απόδοση
– 15 περιφερειακά κανάλια DMA για την αυτόματη μεταφορά δεδομένων
• Εσωτερική μεγάλη λάμψη
– ψηφιολέξεις 512K, ψηφιολέξεις 256K, εκδόσεις ψηφιολέξεων 128K
– Ενιαία πρόσβαση κύκλων μέχρι 30 MHZ
– Απομονωτής Prefetch που βελτιστοποιεί την εκτέλεση οδηγίας με τη μέγιστη ταχύτητα
– ο χρόνος προγραμματισμού σελίδων 1ms και το πλήρης-τσιπ 2ms σβήνουν το χρόνο
– 100.000 γράφουν τους κύκλους, δέκα ετών ικανότητα διατήρησης στοιχείων
– Κλειδαριές ασφάλειας λάμψης και καθορισμένη από το χρήστη περιοχή διαμόρφωσης
• Εσωτερική μεγάλη ταχύτητα SRAM, πρόσβαση ενιαίος-κύκλων με πλήρη ταχύτητα
– ψηφιολέξεις 64K (λάμψη 512KB και 256KB), ψηφιολέξεις 32K (λάμψη 128KB)
• Εξωτερική διεπαφή μνήμης στα παράγωγα AT32UC3A0
– Συμβατό λεωφορείο μνήμης SDRAM/SRAM (λεωφορεία διευθύνσεων δεκαεξάμπιτων στοιχείων και 24 μπιτ)
• Διακόψτε τον ελεγκτή
– Η χαμηλή λανθάνουσα κατάσταση Autovectored διακόπτει την υπηρεσία με την προγραμματίσημη προτεραιότητα
• Λειτουργίες συστημάτων
– Δύναμη και διευθυντής ρολογιών συμπεριλαμβανομένου του εσωτερικού ρολογιού RC και ενός ταλαντωτή 32KHz
– Δύο για πολλές χρήσεις ταλαντωτές και δύο - φάση - κλειδαριά-βρόχος (PLL)
– Χρονόμετρο φυλάκων, πραγματικό - χρονόμετρο χρονικών ρολογιών
• Καθολικό τμηματικό λεωφορείο (USB)
– Η συσκευή 2,0 πλήρης ταχύτητα και -ο-πηγαίνει (OTG) αργόστροφη και πλήρης ταχύτητα
– Εύκαμπτες διαμόρφωση και διαχείριση τελικού σημείου με τα αφιερωμένα κανάλια DMA
– Πομποδέκτες -τσιπ συμπεριλαμβανομένου του τράβηγμα-UPS
• Ethernet MAC 10/100 διεπαφή Mbps
– Ελεγκτής πρόσβασης 802,3 μέσων Ethernet
– Ανεξάρτητη διεπαφή MEDIA υποστηρίξεων (MII) και μειωμένο MII (RMII)
• Ένα δεκαεξάμπιτο χρονόμετρο τρεις-καναλιών/αντίθετος (TC)
– Τρεις εξωτερικές εισαγωγές ρολογιών, PWM, συλλαμβάνουν και διάφορες μετρώντας ικανότητες
• Ένας δεκαεξάμπιτος ελεγκτής διαμόρφωσης πλάτους σφυγμού 7-καναλιών (PWM)
• Τέσσερις καθολικοί σύγχρονοι/ασύγχρονοι δέκτης/συσκευές αποστολής σημάτων (USART)
– Ανεξάρτητη γεννήτρια Baudrate, υποστήριξη για IrDA και διεπαφές ISO7816
– Υποστήριξη για τη χειραψία υλικού, τις διεπαφές RS485 και τη γραμμή διαποδιαμορφωτών
• Δύο τμηματικές περιφερειακές διεπαφές κυρίου/σκλάβων (SPI) με τα επίλεκτα σήματα τσιπ
• Ένας σύγχρονος τμηματικός ελεγκτής πρωτοκόλλου
– Υποστηρίξεις I2S και γενικά πλαίσιο-βασισμένα πρωτόκολλα
• Μια Two-Wire διεπαφή κυρίου/σκλάβων (TWI), i2C-συμβατό σύστημα 400kbit/s
• Ένα κανάλι 8 αναλογικός σε ψηφιακό μετατροπέας 10 μπιτ
• Το -τσιπ διορθώνει το σύστημα (διεπαφή JTAG)
– Κατηγορία 2+ δεσμού, έλεγχος χρόνου εκτέλεσης, μη-παρεισφρητικά στοιχεία και ίχνος προγράμματος
• 100 καρφίτσα TQFP (69 καρφίτσες GPIO), 144 καρφίτσα LQFP (109 καρφίτσες GPIO)
• 5V εισαγμένο ανεκτικό I/Os
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
Προδιαγραφές:
| Δελτία | AT32UC3Azzzz περίληψη AT32UC3Azzzz εγχειρίδιο |

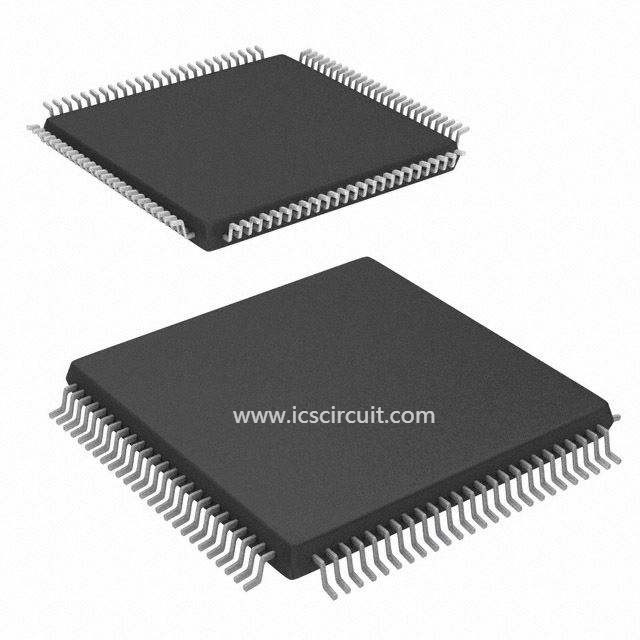

| Φωτογραφίες προϊόντων | 100-TQFP |
| Ενότητες κατάρτισης προϊόντων | Ακουστική εφαρμογή AVR UC3 Εισαγωγή γραμμών παραγωγής MCU Ψηφιακή ακουστική εξάρτηση πυλών AVR EVK1105 Εισαγωγή AVR® UC3 |
| Τυποποιημένη συσκευασία | 450 |
| Κατηγορία | Ολοκληρωμένα κυκλώματα (ολοκληρωμένα κυκλώματα) |
| Οικογένεια | Ενσωματωμένος - μικροελεγκτές |
| Σειρά | AVR®32 UC3 Α1 |

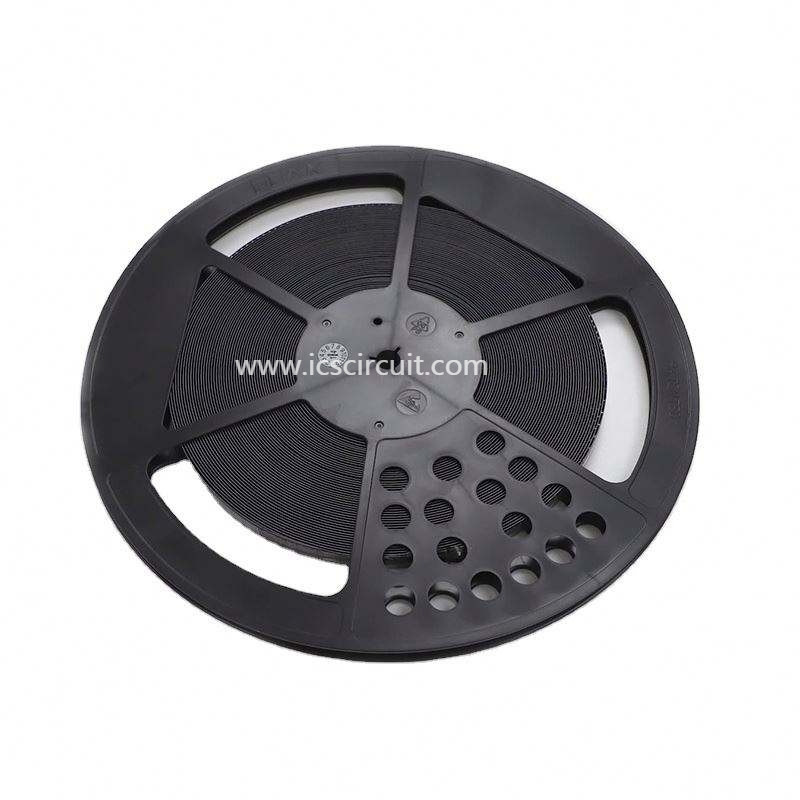

| Συσκευασία | Δίσκος |
| Επεξεργαστής πυρήνων | AVR |
| Μέγεθος πυρήνων | τριανταδυάμπιτος |
| Ταχύτητα | 66MHz |
| Συνδετικότητα | Ethernet, Ι ² Γ, SPI, SSC, UART/USART, USB OTG |
| Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT |
| Αριθμός του Ι το /O | 69 |
| Μέγεθος μνήμης προγράμματος | 128KB (128K Χ 8) |
| Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
| Μέγεθος EEPROM | - |
| Μέγεθος RAM | 32K Χ 8 |
| Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.65 Β ~ 1,95 Β |
| Μετατροπείς στοιχείων | A/D 8x10b |
| Τύπος ταλαντωτών | Εσωτερικός |
| Λειτουργούσα θερμοκρασία | -40°C ~ 85°C |
| Συσκευασία/περίπτωση | 100-TQFP |
| Σελίδα καταλόγων | 582 (CN081 PDF) |
| Για τη χρήση με | ATSTK600-RC28-ND - ΚΆΡΤΑ AVR ΔΡΟΜΟΛΌΓΗΣΗΣ STK600 ATAVRONEKIT-ND - ΕΞΆΡΤΗΣΗ AVR/AVR32 DEBUGGER/PROGRMMR ATSTK600-TQFP100-ND - STK600 SOCKET/ADAPTER 100-TQFP ATEVK1100-ND - ΕΞΆΡΤΗΣΗ DEV/EVAL ΓΙΑ AVR32 AT32UC3A |
| Άλλα ονόματα | AT32UC3A1128AUT |
