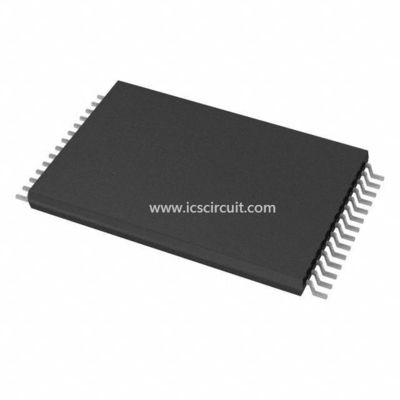

Τσιπ μνήμης Newst D/C ROHS ολοκληρωμένου κυκλώματος at45db041b-TU αστραπιαίας σκέψης SPI 20MHz διεπαφών

AT45DB041B-TU - ΕΤΑΙΡΊΑ ATMEL - 2,5-ΒΟΛΤ Ή 2,7-ΒΟΛΤ DATAFLASH 4-ΜΕΓΑΜΠΊΤ

Γρήγορη λεπτομέρεια:

4-μεγαμπίτ 2,5 βολτ ή 2,7 βολτ DataFlash

Περιγραφή:

Το AT45DB041B είναι μια συμβατή αστραπιαία σκέψη τμηματικών διεπαφών SPI που ταιριάζει ιδανικά για μια ευρεία ποικιλία της ψηφιακού φωνής, της εικόνας, του κώδικα προγράμματος και των εφαρμογών αποθήκευσης δεδομένων. 4.325.376 μπιτ μνήμης του οργανώνονται ως 2048 σελίδες 264 ψηφιολέξεων κάθε μια. Εκτός από την κύρια μνήμη, το AT45DB041B περιέχει επίσης δύο απομονωτές 264 ψηφιολέξεων κάθε ένας στοιχείων SRAM.

Οι απομονωτές επιτρέπουν τη λήψη των στοιχείων ενώ μια σελίδα στην κύρια μνήμη επαναπρογραμματίζεται, καθώς επίσης και διαβάζοντας ή γράφοντας ένα συνεχές ρεύμα στοιχείων. Η άμιλλα EEPROM (alterability μπιτ ή ψηφιολέξεων) αντιμετωπίζεται εύκολα με μια ανεξάρτητη σε τρία στάδια λειτουργία καλληεργημένος-ModifyWrite. Αντίθετα από τις συμβατικές αστραπιαίες σκέψεις που προσεγγίζονται τυχαία με τις πολλαπλάσιες γραμμές διευθύνσεων και μια παράλληλη διεπαφή, το DataFlash χρησιμοποιεί μια τμηματική διεπαφή SPI για να έχει πρόσβαση διαδοχικά στα στοιχεία του. Το DataFlash υποστηρίζει τον τρόπο 0 SPI και τον τρόπο 3. Η απλή τμηματική διεπαφή διευκολύνει το σχεδιάγραμμα υλικού, αυξάνει την αξιοπιστία συστημάτων, ελαχιστοποιεί το θόρυβο μετατροπής, και μειώνει το μέγεθος πακέτων και την ενεργό αρίθμηση καρφιτσών. Η συσκευή βελτιστοποιείται για τη χρήση σε πολλές εμπορικές και βιομηχανικές εφαρμογές όπου η υψηλή πυκνότητα, η χαμηλή αρίθμηση καρφιτσών, η χαμηλή τάση, και η μικρή δύναμη είναι ουσιαστικές. Η συσκευή ενεργοποιεί στις συχνότητες ρολογιών μέχρι 20 MHZ με μια χαρακτηριστική ενεργό διαβασμένη τρέχουσα κατανάλωση 4 μΑ.

Για να επιτρέψει το απλό reprogrammability -συστημάτων, το AT45DB041B δεν απαιτεί τις υψηλές τάσεις εισαγωγής για τον προγραμματισμό. Η συσκευή λειτουργεί από μια ενιαία παροχή ηλεκτρικού ρεύματος, 2.5V σε 3.6V ή 2.7V σε 3.6V, και για το πρόγραμμα και για τις διαβασμένες διαδικασίες. Το AT45DB041B επιτρέπεται μέσω της επίλεκτης καρφίτσας τσιπ (καίσιο) και προσεγγίζεται μέσω μιας τριών καλωδίων διεπαφής που αποτελείται από την τμηματική εισαγωγή (Si), την τμηματική παραγωγή (ΈΤΣΙ), και την παρουσίαση σε συνέχειες

Ρολόι (SCK). Όλοι οι κύκλοι προγραμματισμού είναι μόνος-χρονομετρημένοι, και κανένας χωριστός δεν σβήνει τον κύκλο απαιτείται πρίν προγραμματίζει.

Εφαρμογές:

• Ενιαίο 2.5V - 3.6V ή 2.7V - ανεφοδιασμός 3.6V

• Τμηματικό περιφερειακό συμβατό σύστημα διεπαφών (SPI)

• 20 ανώτατη συχνότητα ρολογιών MHZ

• Λειτουργία προγράμματος σελίδων

– Ο ενιαίος κύκλος επαναπρογραμματίζει (σβήστε και πρόγραμμα)

– Κύρια μνήμη 2048 σελίδων (264 ψηφιολέξεις/σελίδα)

• Η σελίδα και ο φραγμός υποστηρίξεων σβήνουν τις διαδικασίες

• Δύο 264 απομονωτές στοιχείων ψηφιολέξεων SRAM – επιτρέπει τη λήψη των στοιχείων επαναπρογραμματίζοντας τη σειρά αστραπιαίας σκέψης

• Συνεχής διαβασμένη ικανότητα μέσω της ολόκληρης σειράς

– Ιδανικό για τις σκιάζοντας εφαρμογές κώδικα

• Χαμηλής ισχύος διασκεδασμός

– ενεργό διαβασμένο ρεύμα 4 μΑ χαρακτηριστικό

– εφεδρικό ρεύμα 2 µA CMOS χαρακτηριστικό

• Χαρακτηριστικό γνώρισμα προστασίας δεδομένων υλικού

• 5.0V-ανεκτικός εισαγωγές: SI, SCK, ΚΑΊΣΙΟ, ΑΝΑΣΤΟΙΧΕΙΟΘΈΤΗΣΗ, ΚΑΙ ΚΑΡΦΊΤΣΕΣ WP

• Εμπορικές και βιομηχανικές σειρές θερμοκρασίας

• Πράσινες (Pb/Halide-free/RoHS επιλογές υποχωρητικής) συσκευασίας

Προδιαγραφές:
