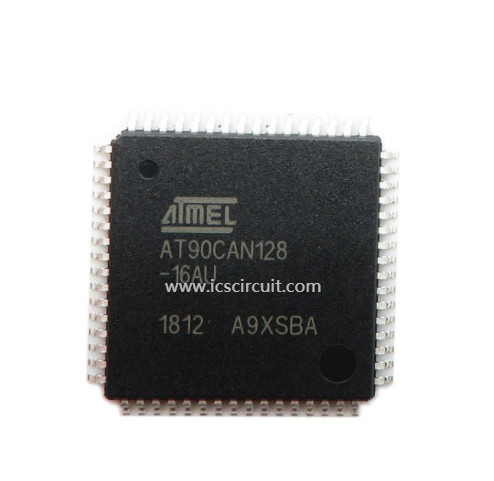

ISP ψηφιολέξεων μικροελεγκτών 128k ολοκληρωμένου κυκλώματος AT90CAN128-16AU αστραπιαία σκέψη

AT90CAN128-16AU - Η ΕΤΑΙΡΊΑ ATMEL - ΜΙΚΡΟΕΛΕΓΚΤΉΣ ΜΕ ΤΙΣ ΨΗΦΙΟΛΈΞΕΙΣ 128K ISP ΤΗΣ ΛΆΜΨΗΣ ΚΑΙ ΜΠΟΡΕΊ ΕΛΕΓΚΤΉΣ

Γρήγορη λεπτομέρεια:

Ο ΜΙΚΡΟΕΛΕΓΚΤΉΣ ΜΕ ΤΙΣ ΨΗΦΙΟΛΈΞΕΙΣ 128K ISP ΤΗΣ ΛΆΜΨΗΣ ΚΑΙ ΜΠΟΡΕΊ ΕΛΕΓΚΤΉΣ

Περιγραφή:

Το AT90CAN128 είναι ένας χαμηλής ισχύος οκτάμπιτος μικροελεγκτής CMOS βασισμένος στην ενισχυμένη AVR αρχιτεκτονική RISC. Με την εκτέλεση των ισχυρών οδηγιών σε έναν ενιαίο κύκλο ρολογιών, το AT90CAN128 επιτυγχάνει τις ρυθμοαποδόσεις πλησιάζοντας 1 MIPS ανά MHZ που επιτρέπει στο σχεδιαστή συστημάτων για να βελτιστοποιήσει την κατανάλωση ισχύος εναντίον της ταχύτητας επεξεργασίας.

Ο πυρήνας AVR συνδυάζει μια πλούσια οδηγία καθορισμένη με 32 λειτουργώντας καταλόγους γενικού σκοπού.

Και οι 32 κατάλογοι συνδέονται άμεσα με την αριθμητική μονάδα λογικής (ALU), επιτρέποντας σε δύο ανεξάρτητους καταλόγους για να προσεγγιστούν σε μια ενιαία οδηγία που εκτελείται σε έναν κύκλο ρολογιών. Η προκύπτουσα αρχιτεκτονική είναι περισσότερος κώδικας αποδοτικός επιτυγχάνοντας τις ρυθμοαποδόσεις μέχρι δέκα χρόνους γρηγορότερα από τους συμβατικούς μικροελεγκτές CISC.

Το AT90CAN128 παρέχει τα ακόλουθα χαρακτηριστικά γνωρίσματα: 128K οι ψηφιολέξεις της προγραμματίσημης λάμψης -συστημάτων με καλληεργημένος-ενώ-γράφουν τις ικανότητες, ψηφιολέξεις EEPROM, ψηφιολέξεις SRAM, 53 I/O γραμμές γενικού σκοπού, 32 λειτουργώντας κατάλογοι 4K 4K γενικού σκοπού, το α ΜΠΟΡΕΊ ελεγκτής, πραγματικός - ο χρόνος αντίθετος (RTC), τέσσερις εύκαμπτοι χρονόμετρο/μετρητές με συγκρίνει τους τρόπους και PWM,

2 USARTs, μια προσανατολισμένη προς την ψηφιολέξη Two-wire τμηματική διεπαφή, 8 διοχετεύει 10 μπιτ ΠΑΧ με το προαιρετικό διαφορικό στάδιο εισαγωγής με το προγραμματίσημο κέρδος, ένα προγραμματίσημο χρονόμετρο φυλάκων με τον εσωτερικό ταλαντωτή, ένας τμηματικός λιμένας SPI, IEEE πρότυπα. 1149.1 η υποχωρητική διεπαφή δοκιμής JTAG, που χρησιμοποιείται επίσης για την πρόσβαση του -τσιπ διορθώνει το σύστημα και προγραμματισμό και πέντε επιλέξιμους τρόπους αποταμίευσης δύναμης λογισμικού.

Ο μη απασχόλησης τρόπος σταματά την ΚΜΕ επιτρέποντας το SRAM, το χρονόμετρο/τους μετρητές, λιμένες SPI/CAN και διακόπτει το σύστημα για να συνεχίσει. Ο δύναμη-κάτω τρόπος σώζει το περιεχόμενο καταλόγων αλλά παγώνει τον ταλαντωτή, βλαβερός όλες τις άλλες λειτουργίες τσιπ έως ότου διακόπτει ο επόμενος ή η αναστοιχειοθέτηση υλικού. Δύναμη-εκτός από τον τρόπο, το ασύγχρονο χρονόμετρο συνεχίζει να τρέχει, επιτρέποντας στο χρήστη για να διατηρήσει μια βάση χρονομέτρων ενώ το υπόλοιπο της συσκευής κοιμάται. Ο τρόπος μείωσης θορύβου της ΠΑΧ σταματά την ΚΜΕ και όλες τις I/O ενότητες εκτός από το ασύγχρονο χρονόμετρο και την ΠΑΧ, για να ελαχιστοποιεί το θόρυβο μετατροπής κατά τη διάρκεια των μετατροπών της ΠΑΧ. Στον εφεδρικό τρόπο, ο ταλαντωτής κρυστάλλου/αντηχείων τρέχει ενώ το υπόλοιπο της συσκευής κοιμάται. Αυτό επιτρέπει το πολύ γρήγορο ξεκίνημα που συνδυάζεται με τη χαμηλής ισχύος κατανάλωση.

Η συσκευή κατασκευάζεται χρησιμοποιώντας την τεχνολογία αμετάβλητης μνήμης υψηλής πυκνότητας Atmel.

Η ISP -τσιπ λάμψη επιτρέπει στη μνήμη προγράμματος για να είναι επαναπρογραμματισμένο -σύστημα μέσω μιας τμηματικής διεπαφής SPI, από έναν συμβατικό προγραμματιστή αμετάβλητης μνήμης, ή από ένα πρόγραμμα μποτών -τσιπ που τρέχει για τον πυρήνα AVR. Το πρόγραμμα μποτών μπορεί να χρησιμοποιήσει οποιαδήποτε διεπαφή για να μεταφορτώσει το πρόγραμμα εφαρμογής στη αστραπιαία σκέψη εφαρμογής. Το λογισμικό στο τμήμα λάμψης μποτών θα συνεχίσει να τρέχει ενώ το τμήμα λάμψης εφαρμογής ενημερώνεται, υπό τον όρο ότι αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία. Με το συνδυασμό ενός οκτάμπιτου RISC ΚΜΕ με την μόνος-προγραμματίσημη λάμψη -συστημάτων σε ένα μονολιθικό τσιπ, το Atmel AT90CAN128 είναι ένας ισχυρός μικροελεγκτής που παρέχει μια ιδιαίτερα εύκαμπτη και οικονομικώς αποδοτική λύση σε πολλές ενσωματωμένες εφαρμογές ελέγχου.

Το AT90CAN128 AVR υποστηρίζεται με μια πλήρη ακολουθία των εργαλείων ανάπτυξης προγράμματος και συστημάτων συμπεριλαμβανομένου: Μεταγλωττιστές Γ, μακρο assembler, διορθωτής προγράμματος/προσομοιωτές, incircuit εξομοιωτές, και εξαρτήσεις αξιολόγησης.

Οι αιτήσεις που χρησιμοποιούν το μικροελεγκτή ATmega128 AVR μπορούν να υποβληθούν συμβατές να χρησιμοποιήσουν το AT90CAN128, αναφέρονται στη σημείωση AVR 096 εφαρμογής, για τον ιστοχώρο Atmel.

Εφαρμογές:

• Υψηλής απόδοσης, χαμηλής ισχύος AVR®

οκτάμπιτος μικροελεγκτής

• Προηγμένη αρχιτεκτονική RISC

– 133 ισχυρές οδηγίες – η περισσότερη ενιαία εκτέλεση κύκλων ρολογιών

– ο γενικός σκοπός 32 X 8 που λειτουργεί καταχωρεί + περιφερειακοί κατάλογοι ελέγχου

– Πλήρως στατική λειτουργία

– Μέχρι ρυθμοαπόδοση 16 MIPS σε 16 MHZ

– -τσιπ 2 πολλαπλασιαστής κύκλων

• Μη πτητικές μνήμες προγράμματος και στοιχείων

– ψηφιολέξεις 128K της Reprogrammable λάμψης -συστημάτων

Αντοχή: 10.000 γράψτε/σβήστε τους κύκλους

– Προαιρετικό τμήμα κώδικα μποτών με τα ανεξάρτητα κομμάτια κλειδαριών

Επιλέξιμο μέγεθος μποτών: 1K ψηφιολέξεις, ψηφιολέξεις 2K, ψηφιολέξεις 4K ή ψηφιολέξεις 8K

Προγραμματισμός -συστημάτων από On-Chip Boot το πρόγραμμα (ΜΠΟΡΕΣΤΕ, UART)

Αληθινός καλληεργημένος-ενώ-γράψτε τη λειτουργία

– ψηφιολέξεις EEPROM 4K (αντοχή: 100.000 γράψτε/σβήστε τους κύκλους)

– ψηφιολέξεις εσωτερικό SRAM 4K

– Μέχρι το προαιρετικό εξωτερικό διάστημα μνήμης ψηφιολέξεων 64K

– Κλειδαριά προγραμματισμού για την ασφάλεια λογισμικού

• JTAG (IEEE πρότυπα. 1149.1 υποχωρητική) διεπαφή

– Ικανότητες όριο-ανίχνευσης σύμφωνα με τα πρότυπα JTAG

– Η λάμψη προγραμματισμού (ISP υλικού), EEPROM, κλειδώνει & λιώνει τα κομμάτια

– Το εκτενές -τσιπ διορθώνει την υποστήριξη

• ΜΠΟΡΕΣΤΕ ελεγκτής 2.0A & 2.0B

– 15 πλήρη αντικείμενα μηνυμάτων με τις χωριστές ετικέττες και τις μάσκες προσδιοριστικών

– Διαβιβάστε, λάβετε, ο αυτόματος απομονωτής απάντησης και πλαισίων λαμβάνει τους τρόπους

– μέγιστος ρυθμός μεταφοράς 1Mbits/s σε 8 MHZ

– Χρονική σφράγιση, TTC & τρόπος ακούσματος (κατασκόπευση ή Autobaud)

• Περιφερειακά χαρακτηριστικά γνωρίσματα

– Προγραμματίσημο χρονόμετρο φυλάκων με τον ταλαντωτή -τσιπ

– οκτάμπιτο σύγχρονο χρονόμετρο/αντίθετος-0

10-κομμάτι Prescaler

Εξωτερικός μετρητής γεγονότος

Η παραγωγή συγκρίνει ή οκτάμπιτη παραγωγή PWM

– οκτάμπιτο ασύγχρονο χρονόμετρο/αντίθετος-2

10-κομμάτι Prescaler

Εξωτερικός μετρητής γεγονότος

Η παραγωγή συγκρίνει ή οκτάμπιτη παραγωγή PWM

32Khz ταλαντωτής για τη λειτουργία RTC

– Διπλό δεκαεξάμπιτο σύγχρονο χρονόμετρο/μετρητής-1 & 3

10-κομμάτι Prescaler

Η εισαγωγή συλλαμβάνει με τον ακυρωτή θορύβου

Εξωτερικός μετρητής γεγονότος

3-παραγωγή συγκρίνετε ή δεκαεξάμπιτη παραγωγή PWM

Η παραγωγή συγκρίνει τη διαμόρφωση

– 8 διοχετεύστε, 10 μπιτ SAR ΠΑΧ

8 Single-ended κανάλια

7 διαφορικά κανάλια

2 διαφορικά κανάλια με το προγραμματίσημο κέρδος σε 1x, 10x, ή 200x

– Αναλογικός συγκριτής -τσιπ

– Προσανατολιζόμενη προς το λ$*ψυτε Two-wire τμηματική διεπαφή

– Διπλό προγραμματίσημο τμηματικό USART

– Τμηματική διεπαφή κυρίου/σκλάβων SPI

Λάμψη προγραμματισμού (ISP υλικού)

• Ειδικά χαρακτηριστικά γνωρίσματα μικροελεγκτών

– Δύναμη-στην αναστοιχειοθέτηση και την προγραμματίσημη Brown-out ανίχνευση

– Εσωτερικός βαθμολογημένος ταλαντωτής RC

– 8 εξωτερικά διακόπτουν τις πηγές

– 5 τρόποι ύπνου: Η μείωση μη απασχόλησης, θορύβου της ΠΑΧ, δύναμη-εκτός από, δύναμη-κατεβάζει & εφεδρεία

– Επιλέξιμη συχνότητα ρολογιών λογισμικού

– Σφαιρικός σηκώστε θέτει εκτός λειτουργίας

• I/O και συσκευασίες

– 53 προγραμματίσημες I/O γραμμές

– 64 μόλυβδος TQFP και 64 μόλυβδος QFN

• Λειτουργούσες τάσεις

– 2,7 - 5.5V

• Λειτουργούσα θερμοκρασία

– Βιομηχανικός (- 40°C σε +85°C)

• Μέγιστη συχνότητα

– 8 MHZ σε 2.7V - βιομηχανική σειρά

– 16 MHZ σε 4.5V - βιομηχανική σειρά

Προδιαγραφές:
