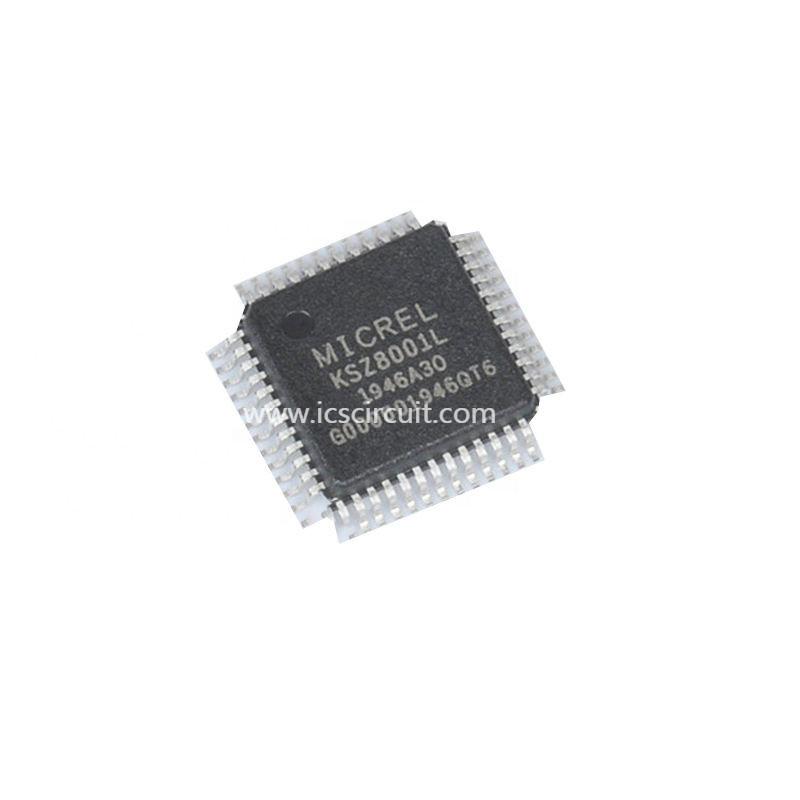

KSZ8001L φυσικός πομποδέκτης στρώματος ημιαγωγών 1.8v 3.3v 10/100basetx/Fx

KSZ8001L - ΗΜΙΑΓΩΓΌΣ MICREL - 1.8V, ΦΥΣΙΚΌΣ ΠΟΜΠΟΔΈΚΤΗΣ ΣΤΡΏΜΑΤΟΣ 3.3V 10/100BASETX/FX

Γρήγορη λεπτομέρεια:

1.8V, φυσικός πομποδέκτης στρώματος 3.3V 10/100BASETX/FX

Περιγραφή:

Το KS8001 είναι ένας φυσικός πομποδέκτης στρώματος 10BASE-T/100BASE-TX/FX, που ενεργοποιεί τον πυρήνα σε 1,8 βολτ για να καλύψει τη χαμηλή τάση και τις χαμηλής ισχύος απαιτήσεις. Η λύση παρέχει τις διεπαφές MII/RMII/SMII για να διαβιβάσει και να λάβει τα στοιχεία. Ένα μοναδικό ανάμεικτο μήνυμα ότι το σχέδιο επεκτείνει την κάνοντας σήμα απόσταση μειώνοντας την κατανάλωση ισχύος.

Το αυτοκίνητο mdi/mdi-Χ HP παρέχει την πιό γερή λύση για την εξάλειψη της ανάγκης να διαφοροποιήσει μεταξύ της διασταύρωσης και των straight-through καλωδίων.

Χαρακτηρίζοντας τα διαγνωστικά καλωδίων LinkMD, που επιτρέπει την ανίχνευση των κοινών προβλημάτων εγκαταστάσεων τηλεγράφησης όπως ανοικτός και τα βραχυκυκλώματα, το KS8001 αντιπροσωπεύει ένα νέο επίπεδο χαρακτηριστικών γνωρισμάτων και απόδοσης και είναι μια ιδανική επιλογή του φυσικού πομποδέκτη στρώματος για τις εφαρμογές 100base-tx/10baset/100base-FX.

Εφαρμογές:

• Ενιαία λύση στρώματος τσιπ 100base-tx/100base-fx/10base-τ φυσική

• 1.8V σχέδιο CMOS, κατανάλωση ισχύος 250 MW

• Γερή λειτουργία (130m+) πέρα από τα τυποποιημένα καλώδια

• Ανεξάρτητη διεπαφή μέσων υποστηρίξεων (MII), μειωμένος

MII (RMII), και παρουσίαση σε συνέχειες MII (SMII)

• Χαρακτηριστικό γνώρισμα LinkMD για να καθορίσει το μήκος καλωδίων και να εντοπίσει τα ελαττωματικά καλώδια επάνω 200 μ με +/- την ακρίβεια 2 μ

• Υποστηρίξεις HP mdi/mdi-Χ αυτόματη διασταύρωση

• Δύναμη υποστηρίξεων κάτω από τον τρόπο και τον τρόπο αποταμίευσης δύναμης

• MDC/MDIO 12.5 MHZ για τη γρήγορη διαμόρφωση

• Πλήρως υποχωρητικός IEEE 802.3u στα πρότυπα

• Αυτόματος-διαπραγμάτευση υποστηρίξεων και χειρωνακτική επιλογή για την ταχύτητα 10/100Mbps και τον πλήρη/ημιαμφίδρομο τρόπο

Προδιαγραφές:
