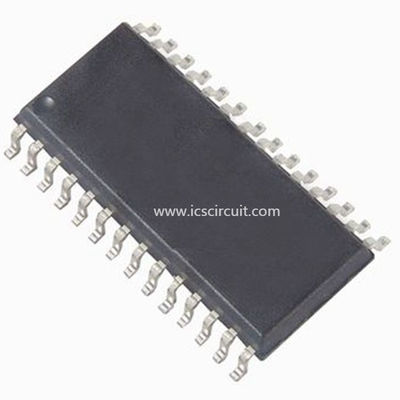

M41ST87WMX6 1280 μπιτ (160 X8) ασφαλής τμηματικός επόπτης Rtc και Nvram με Tamp

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3, Ή 3.0V, 1280 ΜΠΙΤ (160 X8) ΑΣΦΑΛΉΣ ΤΜΗΜΑΤΙΚΌΣ ΕΠΌΠΤΗΣ RTC ΚΑΙ NVRAM ΜΕ TAMP

Γρήγορη λεπτομέρεια:

5.0, 3.3, ή 3.0V, 1280 μπιτ (160 x8) ασφαλής τμηματικός επόπτης RTC και NVRAM με την ανίχνευση πλαστογραφήσεων


Περιγραφή:

Το M41ST87Y/W τμηματικό TIMEKEEPER®/Controller SRAM είναι ένα χαμηλής ισχύος 1280 μπιτ, στατικό CMOS SRAM που οργανώνεται ως 160 ψηφιολέξεις από 8 μπιτ. Ενσωματωμένος ταλαντωτής 32,768 kHz (εσωτερικός κρύσταλλο-ελεγχόμενος) και 8 ψηφιολέξεις του SRAM (δείτε τον πίνακα 7. , η σελίδα 25) χρησιμοποιείται για τη λειτουργία ρολογιών/ημερολογίων και διαμορφώνεται με το δυαδικά κωδικοποιημένο δεκαδικό σχήμα (BCD).
Πρόσθετες 11 ψηφιολέξεις του RAM παρέχουν τη βαθμολόγηση, τη θέση/τον έλεγχο του συναγερμού, το φύλακα, την πλαστογράφηση, και τις τετραγωνικές λειτουργίες κυμάτων. 8 ψηφιολέξεις του ROM και τελικά 128 ψηφιολέξεις του RAM χρηστών παρέχονται επίσης. Οι διευθύνσεις και τα στοιχεία μεταφέρονται σειριακά μέσω μιας δύο γραμμής, αμφίδρομη διεπαφή I2C. Ο ενσωματωμένος κατάλογος διευθύνσεων αυξάνεται αυτόματα μετά από κάθε WRITE ή τη ΔΙΑΒΑΣΜΕΝΗ ψηφιολέξη στοιχείων. Το M41ST87Y/W έχει ένα ενσωματωμένο κύκλωμα αίσθησης δύναμης που ανιχνεύει τις διακοπές ρεύματος και αυτόματα τις αλλαγές στον ανεφοδιασμό μπαταριών όταν εμφανίζεται μια διακοπή ρεύματος. Η ενέργεια έπρεπε να στηρίξει το SRAM και οι διαδικασίες ρολογιών μπορούν να παρασχεθούν από έναν μικρό ανεφοδιασμό λίθιου buttoncell όταν εμφανίζεται μια διακοπή ρεύματος.
Οι λειτουργίες διαθέσιμες στο χρήστη περιλαμβάνουν ένα αμετάβλητα, ρολόι ώρας της ημέρας/ένα ημερολόγιο, ο συναγερμός διακόπτει, ανίχνευση πλαστογραφήσεων, χρονόμετρο φυλάκων, και προγραμματίσημη τετραγωνική παραγωγή κυμάτων. Άλλα χαρακτηριστικά γνωρίσματα περιλαμβάνουν δύναμη-επάνω επαναρυθμισμένη καθώς επίσης και δύο πρόσθετες οι εισαγωγές (RSTIN1 και RSTIN2) που μπορούν επίσης να παραγάγουν μια αναστοιχειοθέτηση παραγωγής (RST). Οι οκτώ θέσεις διευθύνσεων ρολογιών περιέχουν τον αιώνα, το έτος, το μήνα, την ημερομηνία, την ημέρα, την ώρα, το λεπτό, το δευτερόλεπτο και τα δέκατα/τα εκατοστά ενός δευτερολέπτου με το σχήμα 24 ωρών BCD. Οι διορθώσεις για τους μήνες 28, 29 (έτος πηδήματος), 30 και 31 ημερών γίνονται αυτόματα.


Εφαρμογές:

■5.0, 3.3, Η ΛΕΙΤΟΥΡΓΟΎΣΑ ΤΆΣΗ 3.0V
■ΛΕΩΦΟΡΕΊΟ ΥΠΟΣΤΗΡΙΞΕΩΝ I2C ΤΜΗΜΑΤΙΚΩΝ ΔΙΕΠΑΦΩΝ (400KHZ)
■ΕΠΌΠΤΗΣ NVRAM ΓΙΑ ΕΞΩΤΕΡΙΚΌ LPSRAM
■2.5 ΣΤΗ ΛΕΙΤΟΥΡΓΟΎΣΑ ΤΆΣΗ ΤΑΛΑΝΤΩΤΏΝ 5.5V
■Η ΑΥΤΟΜΑΤΗ ΜΕΤΑΣΤΡΟΦΗ ΚΑΙ ΞΕΔΙΑΛΕΓΕΙ ΤΑ ΣΤΟΙΧΕΙΑ ΚΥΚΛΏΜΑΤΟΣ
■Η ΕΠΙΛΟΓΗ ΔΎΝΑΜΗ-ΑΠΟΤΥΓΧΑΝΕΙ ΞΕΔΙΑΛΕΓΕΙ ΤΙΣ ΤΑΣΕΙΣ
– M41ST87Y:
VCC = 4,75 σε 5.5V
THS δάγκωσε = “1”: 4.50V ≤ VPFD ≤ 4.75V
VCC = 4,5 σε 5.5V
THS δάγκωσε = “0”: 4.20V ≤ VPFD ≤ 4.50V
– M41ST87W:
VCC = 3,0 σε 3.6V
THS δάγκωσε = “1”: 2.8V ≤ VPFD ≤ 3.0V
VCC = 2,7 σε 3.6V
THS δάγκωσε = “0”: 2.55V ≤ VPFD ≤ 2.70V
■Ο ΑΝΕΞΑΡΤΗΤΟΣ ΔΥΟ ΔΎΝΑΜΗ-ΑΠΟΤΥΓΧΑΝΕΙ ΤΟΥΣ ΣΥΓΚΡΙΤΕΣ (ΑΝΑΦΟΡΆ 1.25V)
■ΜΕΤΡΗΤΕΣ ΓΙΑ TENTHS/HUNDREDTHS ΤΩΝ ΔΕΥΤΕΡΟΛΈΠΤΩΝ, ΔΕΥΤΕΡΌΛΕΠΤΑ, ΠΡΑΚΤΙΚΆ,
ΩΡΕΣ, ΗΜΕΡΑ, ΗΜΕΡΟΜΗΝΙΑ, ΜΗΝΑΣ, ΕΤΟΣ, ΚΑΙ ΑΙΩΝΑΣ
■128 ΨΗΦΙΟΛΕΞΕΙΣ ΤΟΥ RAM ΓΕΝΙΚΟΥ ΣΚΟΠΟΥ
■Ο ΠΡΟΓΡΑΜΜΑΤΙΣΗΜΟΣ ΣΥΝΑΓΕΡΜΟΣ ΚΑΙ ΔΙΑΚΟΠΤΕΙ ΤΗ ΛΕΙΤΟΥΡΓΙΑ (ΕΓΚΥΡΗ ΑΚΟΜΗ ΚΑΙ ΚΑΤΑ ΤΗ ΔΙΆΡΚΕΙΑ ΤΟΥ ΣΥΝΟΔΕΥΤΙΚΟΥ ΤΡΟΠΟΥ ΜΠΑΤΑΡΙΩΝ)
■ΠΡΟΓΡΑΜΜΑΤΙΣΗΜΟ ΧΡΟΝΟΜΕΤΡΟ ΦΥΛΑΚΩΝ
■ΜΟΝΑΔΙΚΟΣ ΗΛΕΚΤΡΟΝΙΚΟΣ ΑΥΞΩΝ ΑΡΙΘΜΌΣ (8-ΨΗΦΙΟΛΕΞΗ)
■32KHZ ΠΑΡΑΓΩΓΗ ΣΥΧΝΟΤΗΤΑΣ ΔΙΑΘΕΣΙΜΗ ΕΠΑΝΩ ΔΎΝΑΜΗ-ΕΠΑΝΩ
■ΜΙΚΡΟΕΠΕΞΕΡΓΑΣΤΗΣ ΔΎΝΑΜΗ-ΣΤΗΝ ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ
■ΧΑΜΗΛΗ ΣΗΜΑΙΑ ΜΠΑΤΑΡΙΩΝ
■ΥΠΕΡΒΟΛΙΚΑ ΧΑΜΗΛΌ ΡΕΥΜΑ ΑΝΕΦΟΔΙΑΣΜΟΥ ΜΠΑΤΑΡΙΩΝ 500NA (ΤΎΠΟΣ)


Προδιαγραφές:
